一、系統介紹

聲光定向驅散系統是一種具有非致命性特征的定向驅散拒止系統，也是我 國在集研究視頻移動跟蹤、強聲、強光（激光）、遠程控制為一體的非致命性拒 止技術領域中的一項重大突破。

該系統可在無障礙情況下達到與 3000m 內無通訊設備人員的應急廣播與指 揮，能在機場跑道（航路）1000m 范圍內驅趕鳥類，能在 100m 范圍內對構成威 脅的違法人員實施強行驅離，還可應用于公共安全、軍政、經濟重要設施等場 所。

該系統可 24 小時對防區進行視頻（雷達）的移動監控偵測，監視系統可設定 越界報警防區。當有可疑人員或不明移動物體進入報警防區，后端控制主機就會 發出報警聲（聯網時指揮中心平臺將聯動報警），前端打擊驅散設備自動跟蹤可 疑人員同時紅藍警示燈閃爍警示，指揮中心或監控室（車內）的執勤人員可馬上 根據警情通過管理軟件或控制主機控制云臺轉動對周界進行巡視。若發現可疑人 員形跡，首先用喊話器對其進行喊話警示，當可疑人員不聽從指揮，執勤人員可 開啟強光（激光）眩目和發射弱聲波打擊對其進行升級警告；當可疑人員拒不聽 從指揮，執勤人員可發射強聲波打擊對其進行驅離，使越界人員短時間耳目疼痛 或恐慌難受，從而喪失抵抗和持續違法行為。最終實現對特殊場所的周界安全、 先進、高效的防護，同時又大大減輕了執勤人員的工作壓力，提高了工作效率。

二、系統設計思想

結合客戶的實際需求，用最佳設計方案體現最高的性能價格比，是我們的總體設計思想。具體體現在以下幾個方面：

1. 先進性和可擴展性 現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相 適應。但由于現代科學技術的飛速發展，故必須充分考慮今后的發展需求，設計 方案必須具備前瞻性和可擴展性。這種可擴展性不僅充分保護了客戶的投資，而 且具有較高的綜合性能價格比。

2. 科學性和規范性 聲光定向驅散系統與一般喇叭、音響系統不同，在使用場合和應用方式上也有很大的區別。需要從系統設計開始，包括安裝、調試直到驗收的全過程， 都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作， 必須確保設備經得起各方面的和較長時間的嚴格考驗。

3. 安全性和可靠性 聲光定向驅散系統作為非致命拒止系統，系統設計必須安全、可靠、實用。本方案已充分考慮采用成熟的技術和產品，在設備選型和系統設計中盡量減 少故障的發生。并從設備安裝、系統調試以及對相關人員的技術培訓等方面，都 必須滿足可靠性的要求。

三、系統原理

聲波驅散器內部為聲波集束結構，通過換能器和信號發生器的相位控制，強 聲換能器使聲波集束在指定地點或方向，不在其他位置發生破壞性干涉。在使用 過程中，聲波強度可通過控制設備進行調節。通過對聲壓級的控制，實現強行驅 暴及遠程語音宣傳。

激光眩目器采用綠色激光，是人眼最敏感的激光，大功率的綠色激光可以刺 激人眼的視覺神經，使人產生暫時失明、眩暈，從而阻斷或者喪失正常實施違法 行為的能力。

四、系統功能與特點

聲光定向驅散系統采用整流聚焦原理，將多個揚聲器發出的聲波通過擬

合整流罩反射后，實現聲波的高指向性和能量的疊加。該系統詳細特點如下：

1. 轉臺（云臺）控制：配有可水平 360°俯仰 0~90°（電動云臺式俯仰0~45°）巡視 。

2. 指向性極強：定向聲波設備把聲音發射方向控制在±15°（最小可達6°）左右，像聚焦燈光束一樣，定向聲波發射的聲波束也具有極強的指向性，因 此不會影響周邊環境。

3. 傳播距離極遠：在 1 米處最大輸出聲壓級可達 146dB 以上，有效驅散 距離 100  米，語聲傳輸距離 3.5 公里以上。

4. 音質清晰度高：聲光定向驅散系統發射的高頻音質，透亮、聲音清 晰、強度極高、辨識度很高。

5. 音量可調：可一鍵固定驅散聲波等級，分強弱兩個檔位，方便快速有效控 制場景操作，有助于分別實現通訊/警戒/驅趕的作用。

6. 全天候設計：采用航天工業技術制作的外殼，耐酸堿、抗鹽霧、能承受高 強度沖擊及震動。

7. 遠程廣播：用戶可以利用配套的遠程控制系統，在控制室對任意分區進行 遠距離廣播、宣傳、示警。

實施方式

在應用中，將聲光定向驅散系統安裝在車頂、崗樓、圍墻等其它重要場 所上，日常可遠程擴聲利用廣播發布通知。當發生緊急情況時，可通過配套的控 制系統打開激光制導功能，精準的對有施暴傾向和聚眾滋事的人群發射強噪聲， 刺激人的聽覺器官、內臟器官和中樞神經，造成人體組織顫動，破壞人體的平衡 感和方向感，使人頭暈、惡心、嘔吐、神經錯亂，產生強烈不適，從而使目標瞬 間戰斗力減弱，甚至喪失抵抗能力或逃離。

五、系統設計方案

1）主要方案設計 本設計綜合吸取當前國際和國內聲光定向驅散系統的先進技術，參照國家有關聲學和光學標準，依據現場（車輛布局）使用功能要求，設計成設備先 進、功能齊全的聲光定向驅散系統。所配置的強聲驅散器驅動頭（換能器） 均采用具有國際先進技術的設備，以確保高超的性能指標，擬訂系統總體設計方 案如下：

系統功能：系統平時可進行語音宣傳，一旦出現突發情況時，可立即通過控制系統調節聲壓級及激光眩目器，起到對人員疏散或強行驅離。系統在語音宣傳 和緊急情況下都能夠保證足夠聲場強度，語音宣傳提供足以能使人群能清晰地聽 到語音內容，緊急情況下峰值聲壓級能夠達到 152dB±3dB 以上，能夠瞬間達到 拒止的效果。在高聲壓級模式下，能夠無障礙地在 3 公里范圍內實施清晰的語音

廣播，能夠在 100 米外對構成威脅的恐怖分子和暴動人群實施強行驅離。激光眩 目系統采用大功率激光眩目器，綠色激光是人眼最敏感的激光，大功率的綠色激 光可以刺激人眼的視覺神經，使人產生暫時失明、眩暈。從而達到阻

正常實施攻擊和違法行為的能力。

1. 系統的組成：系統主要是由聲波驅散器、激光眩目器、網絡高清攝像機、控制主機、電動云臺（車載轉臺）、麥克風、控制線纜等組成。 控制設備負責整個系統的信號放大和功能選擇。麥克風音源和強聲語音產生的音頻信號通過控制設備進行放大和功能選擇后，便可觸發聲光定向驅散拒止系 統工作。驅散器內置攝像功能，使用者能夠在值班室（車內）完成設備的操作， 完美的保證了使用者的人身安全。

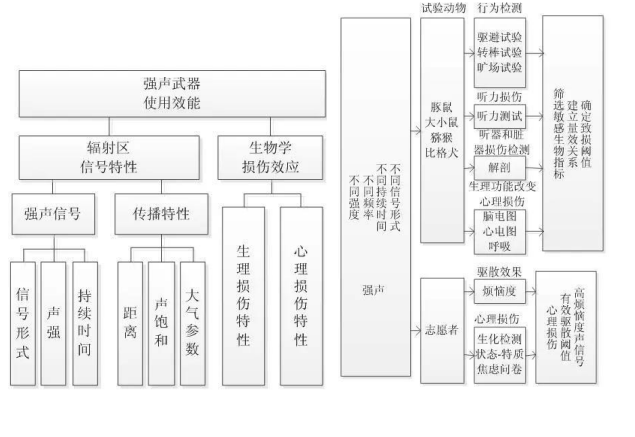

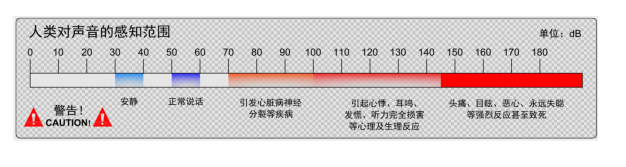

2. 系統關鍵技術：聲光定向驅散系統對人員不產生永久性損傷的前提是聲音強度、暴露時間等不超過生理能承受的極限。需要通過強聲生物學損傷效應研究，獲得生物體致傷的閾值，即要保證對目標的拒止驅散效果，又要保證不引起永久性傷害。聲 光定向驅散拒止系統的實際使用效能取決于聲信號參數（聲強、持續時間和信號 特征等）、傳播特性參數（距離、風、溫、壓、濕等）和強聲生物學損傷效應（心理聲學參數、人體生理損傷特性）等。建立強聲的作用效能評估模型，綜合 評估不同強度、不同頻率、不同持續時間、不同信號形式強聲的作用效能，保證 安全有效，指導驅散使用，避免引起傷害。

60dB     正常說話

70dB     交通繁忙的大街

80dB     吸塵器的聲音

90dB     交響樂對

100dB   耳機最大的聲音

110dB   搖滾音樂會前排聲音

120dB   無法忍受的聲音

140dB   戰斗機起飛的聲音

145dB   DB1011SG-01最高聲壓值

160dB   永遠失聰

六、聲光定向驅散系統優勢

1. 高指向性目標針對性強，減小無關人員影響

2. 高聲壓級輸出警告和通訊距離大，威懾力高

3. 安裝方便功耗低，可接車載電源，重量輕便于攜帶，反應快速，安裝方便靈活

4. 高保真語音，輸出清晰度高

5. 高成本效率比保障覆蓋高，應用人力少，反應時間和能力高

6. 集雷達聯動與視頻移動偵測于一體,發現目標可通過指揮中心控制軟件實現自動喊話告警和手動打擊驅散可疑目標。

七、聲光定向驅散系統應用場合

1. 執法機關處置非法集會、警告發布、驅散示威人群、示警、警戒等工作。

2. 邊防部隊用于邊防警示、反越境、海上緝私、人員搜救、公共安全等執法工作。

3. 軍隊用于海上警戒、防襲擊、驅散爆炸物、嫌疑人，遠程喊話等。

4. 機場、港口，電力電網部門用于驅鳥、廣播、驅散禁區人員、飛機車船警戒等領域。

5. 基礎設施的保護（煉油廠、采礦作業、海上石油開采平臺、天然氣平臺、發電廠等）

6. 心理戰車和野戰廣播宣傳，可以在師團級的大型活動中，進行部隊指揮調度， 遠程語音通訊。

7. 和平時期軍隊的非軍事行動裝備。

8. 軍民用港口、碼頭的船只導航和調度

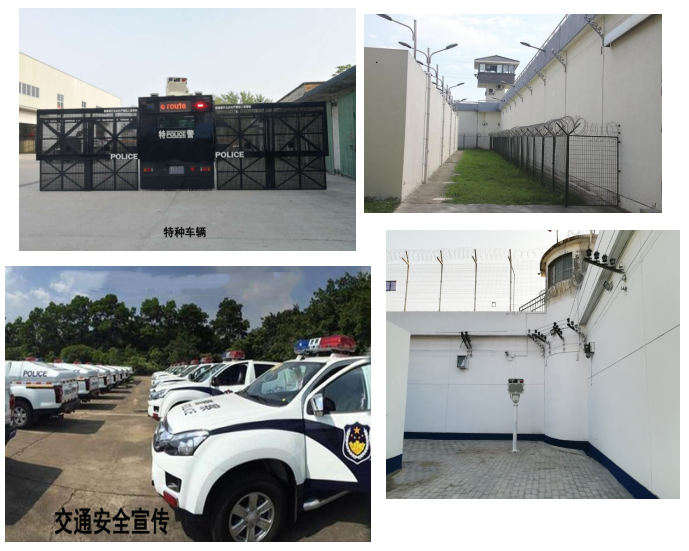

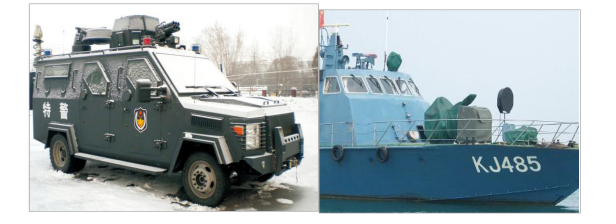

八、應用案列

九、激光眩目器工作原理：

綠色激光是人眼最敏感的激光，大功率的綠色激光可以刺激人眼的視覺神經，使人產生暫時失明、眩暈。從而阻斷或者喪失正常實施作業的能力。

特點：

1、功能強大、結構緊湊。系統自帶激光發生器、溫控電路、電腦控制電路，可連續/脈沖工作，可長時間穩定可靠工作。

2、全電腦控制。該系統采用 422 接口控制激光眩目器的工作狀態，方便系統集成。

3、抗震、抗摔。內部結構設計穩定可靠，跌落沖擊激光器穩定工作，不失諧。

4、寬溫度帶寬工作。本系統采用自然風冷和 TEC 制冷。可以在極端溫度

（工業級：-20~50℃，軍品級：-40~70℃）的條件下穩定工作。

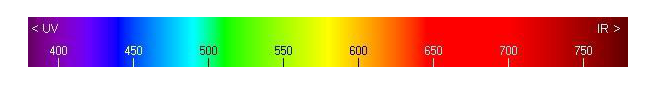

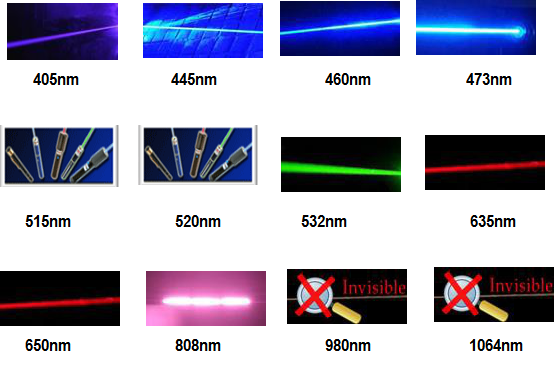

5、激光波長圖顯示了可見光光譜的顏色和用納米表示的激光波長

波長決定了激光的顏色、光束可見性。

● 激光可見光束顏色波長從短到長依次為： 藍紫色（405nm），藍色

（445nm，460nm，473nm），綠色（532nm），黃色（589nm）和紅色

（635nm，650nm）。

● 紫外輻射具有比紫色可見光較短的波長。

● 不可見紅外激光（808nm，980nm，1064nm）具有比可視紅光較長的波

長。

十、激光使用場合：

1. 遠距離驅散，警示。適用于監獄監區、廣場防暴、維穩警示驅離等。

2. 遠距離照明，指示，傳遞信息。

3. 指引直升機搜救，指引戰機投彈。

4. 型機場驅鳥。

5. 野外狩獵。

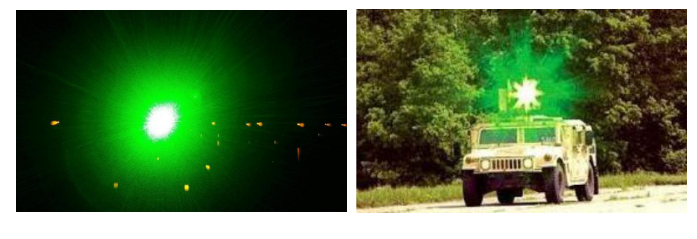

實戰效果

夜晚實拍效果圖（經過相機感光，人眼切勿直視）

十一、HA-5-G400聲光定向驅散系統介紹

應用范圍：

1. 適用于監獄、警署崗哨、政府機關等其它重要場所，驅散群體突發事件控 制管理，應急廣播宣傳及救援。

2. 強聲強光驅暴、群體突發事件控制與管理

3. 野生動物保護區、化工業、電站、交通嚴管區、農場、森林、消防、機場 等場所。

性能特點：

1. 全天候設計，采用航天工業技術制作的外殼，耐酸堿、抗鹽霧、能承受高 強度沖擊及震動。

2. 可全天候適應雨、雪、大霧等各種惡劣天氣。

3. 集雷達聯動偵測、跟蹤、驅離和人機交互等模塊于一體，國內首創。

4. 實時視頻移動偵測，避免漏報與誤報。

5. 在 1 米處最大輸出聲壓級可達 150dB 以上，有效驅散距離 100 米，語聲 傳輸距離 1 公里以上。

6. 聲音集束傳輸，指向性尖銳，在聲束軸心有效驅散范圍內， 可使人聽覺 疼痛甚至在短時內失去聽力知覺。

7. 激光眩目系統采用大功率激光眩目器，綠色激光是人眼最敏感的激光，大 功率的綠色激光可以刺激人眼的視覺神經，使人產生暫時失明、眩暈，從而使違 法者喪失抵抗能力。

8. 能深度學習智能偵測報警，越界偵測和區域入侵去誤報，如果由移動目標 觸發報警系統，指揮軟件平臺彈窗、蜂鳴器報警、IO 輸出等多種方式進行周界防 范報警聯動。

  9. 可通過網絡主機連接到遠端機房控制平臺，實現網絡化遠程控制。

DB1011SG 主要技術參數及指標：

強聲驅散器：

①　額定功率：400W

②　頻率響應：350Hz-10kHz (-10dB)

③　靈敏度：119dB±3dB

④　最大聲壓級：145dB±3dB@1M

⑤　最大峰值聲壓級：152dB±3dB@1M

⑥　聲傳輸距離：1000m≥80dB

⑦　語言傳輸指數（STIPA）：STIPA≥0.8

⑧　波束寬度（水平×垂直）：15°×30°

⑨　輸入電壓：100V

⑩　有效驅散距離：0～100M

激光眩目器：

①　波長：532 nm（綠光）

②　工作模式：CW/TTL

③　額定功率：（0～3）W

④　激光暴閃頻率：8HZ

⑤　光束發散角：20mrad

⑥　出瞳直徑：2.5mm（出光口）

⑦　光斑參數：圓光斑

⑧　冷啟動預熱時間：<10s

⑨　帶制工作溫度范圍：-20～50℃

⑩　有效驅散距離：0～100M

攝像系統：

①　像素：200W

②　最低照度彩色：0.0007 Lux @(F1.2,AGC ON)

③　黑白：0.0001Lux @(F1.2,AGC ON)

④　水平視場角：85°～31°

⑤　數字降噪： 3D 數字降噪

⑥　寬動態范圍：120dB

⑦　視頻壓縮標準：H.265/H.264 / MJPEGH.265

⑧　主碼流分辨率與幀率 50Hz: 25fps (1920  ×1080 ）

⑨　日夜轉換模式：ICR 紅外濾片式

⑩　MART 偵測：越界偵測、區域入侵偵測等

?　紅外距離：100 米

雷達系統：

?　雷達微波發射頻率： K波段 24.00GHz--24.25GHz

?　識別目標：8～32個

?　雷達速度范圍：車輛：>5.6m/s；行人：>0.3m/s

?　3dB水平檢測角度范圍：90°

?　工作電壓：+12VDC

?　數據傳輸：RS-485或RJ45

?　電掃檢測頻率：5次/s

?　防護等級： IP67

電動云臺：

①　水平運動范圍：0～360°連續旋轉

②　水平速度：0.01°～30°/S

③　垂直運動范圍：-20°～+20°(承載 80kg)

④　垂直速度：0.01°～15°/S

⑤　預置位：支持 80 個

機械：

①　外殼防護等級：IP56

②　體積：740×900×320(mm）

③　重量：58kg

十二、HA-5-G200聲光定向驅散系統介紹

應用范圍：

1、適用于監獄、看守所、警署崗哨、重點政府機關、裝甲車、宣傳車、海警執法船、特種車輛等、應急廣播宣傳及救援。

2、強聲強光驅暴、群體突發事件控制與管理。

3、野生動物保護區、化工業、電站、交通嚴管區、農場、機場等特殊地場所。

性能特點：

★全天候設計，采用航天工業技術制作的外殼，耐酸堿、抗鹽霧、能承受高強度沖擊及振動。

★集強聲、強光、遠距離高清攝像單元等功能于一體，功能齊全配有爆閃、照明兩用一體燈，使用方便，設計合理配有高清、遠距、夜視攝像單元，能在各種惡劣條件下攝錄事發現場，便于事后的分析取證。

★在1米處最大輸出聲壓級可達150dB以上，有效驅散距離60米， 語音傳輸距離可達1公里。

★爆閃、照明兩用一體燈1000LM，爆閃時50米內使人目眩，探照距離500米。

技術參數：

①　額定功率：400W

②　聲傳輸距離：1000m≥76dB

③　頻率響應：350Hz-10kHz

④　1000米語言傳輸指數:1000m≥0.7

⑤　靈敏度：119±3dB

⑥　波束寬度（水平×垂直）：45°×45°

⑦　最大聲壓級：142dB±3dB

⑧　最大峰值聲壓級：152dB±3dB

⑨　爆閃、照明兩用一體燈1000LM，爆閃時50米內使人目眩，探照距離500米。

⑩　信噪比:≥48dB

?　激光波長：532nm（綠光）選配

?　水平運動范圍：0～360°連續旋轉

?　外殼防護等級：≥IP56

十三、HA-5-C400車載式聲光定向驅散系統介紹

應用范圍：

廣泛應用于各種防暴裝甲車、應急處突車、移動警務車等執法部門的特種車輛。

性能特點：

1、全天候設計，采用航天工業技術制作的外殼，耐酸堿、抗鹽霧、能承受高

強度沖擊及震動。

2、可全天候適應雨、雪、大霧等各種惡劣天氣。

3、集偵測、跟蹤、驅離和人機交互等模塊于一體，國內首創。

4、實時視頻移動偵測，避免漏報與誤報。

5、聲波波束角水平≤15°，垂直 30°，在 1 米處最大輸出聲壓級可達 150dB以上，有效驅散距離 100  米，語聲傳輸距離 1 公里以上。

6、聲音集束傳輸，指向性尖銳，在聲束軸心有效驅散范圍內， 可使人聽覺 疼痛甚至在短時內失去聽力知覺。

7、激光眩目系統采用大功率激光眩目器，綠色激光是人眼最敏感的激光，大 功率的綠色激光可以刺激人眼的視覺神經，使人產生暫時失明、眩暈，從而使違 法者喪失抵抗能力。

8、控制主機一體化嵌入式設計，具有信號源“MP3 信號”、藍牙、USB、

SD 卡等外部線路輸入信號、有線話筒具有優先權限。

9、主機具有激光直射、爆閃切換模式，強聲弱打擊、強打擊按鍵，視頻實時 錄制，搖桿控制電動轉臺及相機變焦。

技術指標參數：

聲波驅散器：

①　額定功率：200W

②　頻率響應：350Hz-10KHz(-10db)

③　靈敏度：119db±3db

④　最大聲壓級：142db±3db

⑤　最大峰值聲壓級：152db±3db

⑥　聲音傳輸距離：1000m≧80db

⑦　語言傳輸指數（STIPA）：STIPA≧0.8

⑧　波束寬度（水平×垂直）：15°× 30°

激光炫目器：

①　波長：532nm(綠光）

②　工作模式：CW/TTL

③　額定總功率：≦120W

④　激光爆閃頻率：8Hz

⑤　光束發散角：50mrad(光斑直徑 3M@100 米處）

⑥　出瞳直徑：1.2mm(出光口）

⑦　光斑參數：圓光斑

⑧　冷啟動預熱時間：＜10s

⑨　帶制冷工作溫度范圍：：-20~50°

控制主機：

①　總功耗：650W（包括云臺）

②　尺寸：433mm×518mm×170mm

③　重量：12.8kg

攝像系統：

①　像素：200W

②　最低照度彩色：0.0007Lux@(F1.2,AGC ON)

③　水平視場角：85°~31°

④　數字降噪：3D 數字降噪

⑤　防護等級：IP67

電動云臺：

①　水平運動范圍：360°全向連續旋轉

②　水平速度：15 秒一圈

③　垂直運動范圍：-90°~0°

④　倒伏速度：8 秒倒伏

⑤　額定總功率：＜200w

⑥　電源供應：DC24V±20%

機械：

①　外殼防護等級：IP66

②　倒伏體積（L×W×H）：780×505×480(mm)

③　豎起體積（L×W×H）：780×400×710(mm)

④　總質量：75kg

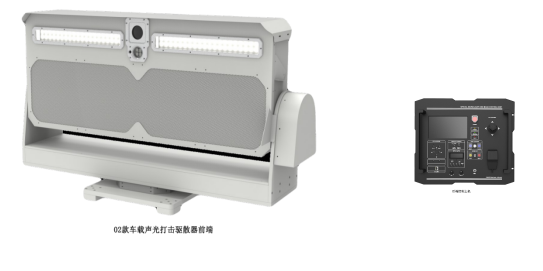

十四、HA-5-C600車載式聲光定向驅散系統介紹

應用范圍：

廣泛應用于各種防暴裝甲車、應急處突車、移動警務車，海監船等執法部門

的特種車輛和艦船。 性能特點

1、全天候設計，采用航天工業技術制作的外殼，耐酸堿、抗鹽霧、能承受高 強度沖擊及震動。

2、可全天候適應雨、雪、大霧等各種惡劣天氣。

3、集偵測、跟蹤、驅離和人機交互等模塊于一體，國內首創。

4、實時視頻移動偵測，避免漏報與誤報。

5、聲波波束角水平≤6°，垂直 15°，在 1 米處最大輸出聲壓級可達 152dB 以 上，有效驅散距離大于 100  米，語聲傳輸距離 3 公里以上。

6、聲音集束傳輸，指向性尖銳，在聲束軸心有效驅散范圍內， 可使人聽覺 疼痛甚至在短時內失去聽力知覺。

7、激光眩目系統采用大功率激光眩目器，綠色激光是人眼最敏感的激光，大 功率的綠色激光可以刺激人眼的視覺神經，使人產生暫時失明、眩暈，從而使違 法者喪失抵抗能力。

8、控制主機一體化嵌入式設計，具有信號源“MP3 信號”、藍牙、USB、

SD 卡等外部線路輸入信號、有線話筒具有優先權限。

9、主機具有 LED 白光直射、爆閃切換模式，強聲弱打擊、強打擊按鍵，視 頻實時錄制，搖桿控制電動轉臺及相機變焦，30 倍光學變焦。

技術指標參數

1、聲波驅散器：

①　最大聲壓級（SPL)≧152.6dB±2dB@1m;

②　最大峰值聲壓級≧161dB±2dB@1m;

③　指向性：3°@-3dB

④　有效喊話距離：≧3000m;

⑤　有效驅散距離：≧100m;

⑥　聲音頻率范圍：500Hz-7000Hz; 6.

⑦　供電方式：AC190-220V/50-60Hz;

⑧　工作溫度：-25-+65℃

⑨　工作濕度：5-95%；

2、白光燈

①　光源類型 LED 集光燈珠

②　輸入電壓 24（V）

③　光通量 900（LM）

④　燈光顏色 亮白

⑤　工作溫度 -40℃~+120℃

⑥　防護等級 Ip67 功率 180W 防震防水等級 Ip67

⑦　外殼顏色 黑色

⑧　外殼材質 鋁合金

⑨　光型 聚光

⑩　模式 爆閃 直射

3.攝像機

①　像素 200W

②　水平視場角 85°~31°

③　數字降噪 3D 數字降噪

④　日夜轉換模式 LED 普光模式

⑤　紅外距離 20-50 米

⑥　額定功率 16w

⑦　電源供應 DC12V±20%

⑧　工作溫度和濕度 -30℃-60℃，濕度＜95%（無凝結）

4. 控制方式：駕駛室有線控制，增加無線麥克風模塊，無線麥克風 10 米范圍內有效送話；

5.固定方式：U 形云臺固定，強度滿足抗車振動及船舶大風浪航行中左右 30°橫搖、前后縱搖

20°產生的影響；

6. 云臺控制：滿足水平運動范圍：0°360°，垂直運動范圍：-90~+0°，旋轉速度：水平 12°/S; 俯仰 4°/S；可手動控制；工作電壓 DC24V；承載重量：≧80KG

7. 防護等級：滿足 IP66 防護等級，符合中國南海海區使用防腐條件；

8. 尺寸:加云臺后最大寬度≦1.4 米，最大倒伏高度≦0.55 米.

9. 重量：155KG;

10. 總功耗：≤1000W

11. 有兩種復位模式：斷電重啟后自動歸位

①  水平復位為：水平 0°垂直 0°

②  行車復位為：水平 0°垂直-90°

應用范圍：



1.強聲驅暴、反恐、治安維穩、群體突發事件控制與管理；



2.交通事故、火災及搶險救援等緊急現場的指揮；



3.邊防報警、軍事或政務巡邏等場合的遠程廣播。

產品特點：



* 信號源“MP3 信號”、藍牙、“外部線路輸入信號”、“有線話筒”、“無 線話筒”可進 行切換；

* 具有錄音及回播功能；

* 有線話筒插口具有最高優先級；

* 在一般情況下的語言或音樂的廣播時，最大聲壓級為  120dB。當



需要進行強聲驅暴或



遠距 擴 聲時， 可 以按 下音量 提 升 按鍵 ， 最大 聲壓 級可 提升 到 130dB 以上；



*  內置預設：警笛、驅散、火警三種基本信號，可根據客客戶要求定制；



* 有電量指標和欠電指示；



* 有 USB、AUX 音頻輔助輸入 、有線咪、DC15V 電源輸入  、太 陽能充電接口；

后板說明：

十五、便攜式特種防水強聲驅散器HA-BX-70

應用范圍：

1.強聲驅暴、反恐、治安維穩、群體突發事件控制與管理；

2.交通事故、火災及搶險救援等緊急現場的指揮；

3.邊防報警、軍事或政務巡邏等場合的遠程廣播。

產品特點：

* 信號源“MP3 信號”、藍牙、“外部線路輸入信號”、“有線話筒”、“無 線話筒”可進 行切換；

* 具有錄音及回播功能；

* 有線話筒插口具有最高優先級；

* 在一般情況下的語言或音樂的廣播時，最大聲壓級為  120dB。當

需要進行強聲驅暴或

遠距 擴 聲時， 可 以按 下音量 提 升 按鍵 ， 最大 聲壓 級可 提升 到 130dB 以上；

*  內置預設：警笛、驅散、火警三種基本信號，可根據客客戶要求定制；

* 有電量指標和欠電指示；

* 有 USB、AUX 音頻輔助輸入 、有線咪、DC15V 電源輸入  、太 陽能充電接口；

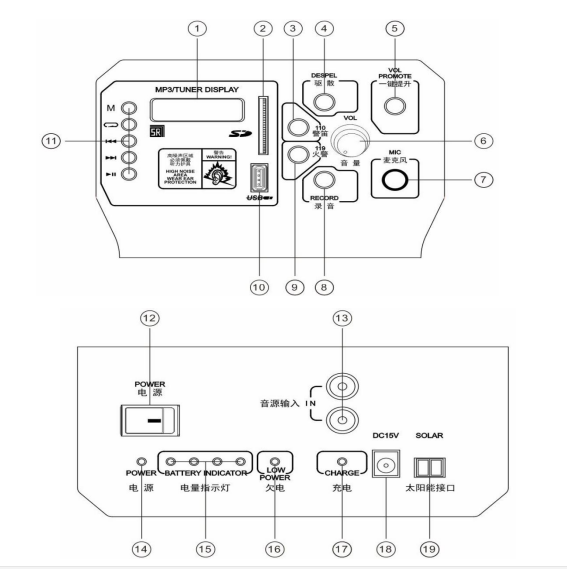

后板說明：

1.MP3/收音顯示屏

2.SD 卡插口

3.警笛按鍵

4.驅散按鍵

5.一鍵提升按鍵: 音量增強,在原來基 礎上提升10dB 6.總音量旋鈕

7.MIC

8.錄音按鍵,長按三秒開始錄音,已錄好的節目會被覆蓋,短按一下可播放

9.火警按鍵

10.U 盤插口

11.MP3 播放控制按鍵: M:模式切換按 鍵

：單曲循環

:上一曲

:下一曲

:停止播放

12.電源關

13.音源輸入

14.電源指示燈

15.電量指示燈(四個燈常亮代表滿電)

16.欠電指示燈(欠電時燈常亮)

17.充電指示燈(充電時常亮,出現閃爍時,代表涓流充電)

18.DC15V 充電接口

  19.太陽能充電接口

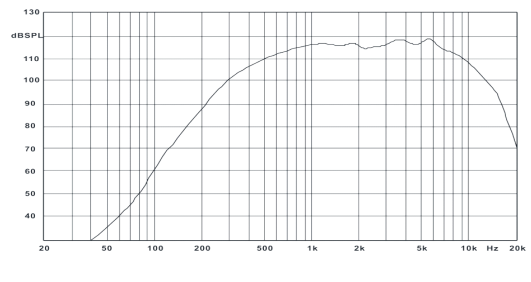

頻響特性：

十六、產品服務承諾

產品售后細則說明:

①　功放系列、智能設備、廣播周邊電性能產品: 一個月內品質包換三年內品 質保修與終身有償維修(工本費)；

②　本產品的三包服務：包修、包換、包退（產品描述功能與實際產品不 符）承諾期限自購買之日起生效，日期以購機收據或機器條碼標簽記載日期為 準；

③　所購產品在三包服務期限內正常使用和維護情況下，由于本機零部件所 引發之故障，經本公司技術人員檢測確定后，方可享受免費服務；

④　產品保修依據與條件：必須附有產品保修卡、機身條碼，如不能出有效 保修卡或機身條碼一律依有償保修處理；

⑤　請您妥善保管好機器保修卡及機器條碼號與購機收據等資料（包裝箱一 定要保留一個月以上），并在接受服務時按要求認真填寫相關信息，如您不能 出示相關的保修卡信息，本公司有權拒絕為您提供保修服務。

不在售后服務范圍內的說明：

超出三包有效期限和免費維修期限；

①　涂改三包憑證或三包憑證記載的序列號與產品本身不符，產品機身號碼 被轉換、涂改或除去；

②　未按產品使用的要求使用、維護、保管，因被錯誤地安裝、使用或不規 范搬運所致而造成的產品損壞；

③　因環境因素（例如過高的電源電壓或環境濕度等）等不可抗力造成的產 品損壞；

④　產品曾被非本公司授權人員修理或改裝，人為引起的損壞。
