警翼執法記錄儀DSJ-JLYX8A1產品概述
一、 產品描述
DSJ-JLYX8A1執法記錄儀是一款一體式設計的執法記錄儀，全面符合2015新行標的要求，除具備傳統記錄儀的基本功能外，還具備H.265視頻編碼技術、超長續航、微光夜視、IP68防護等優點。

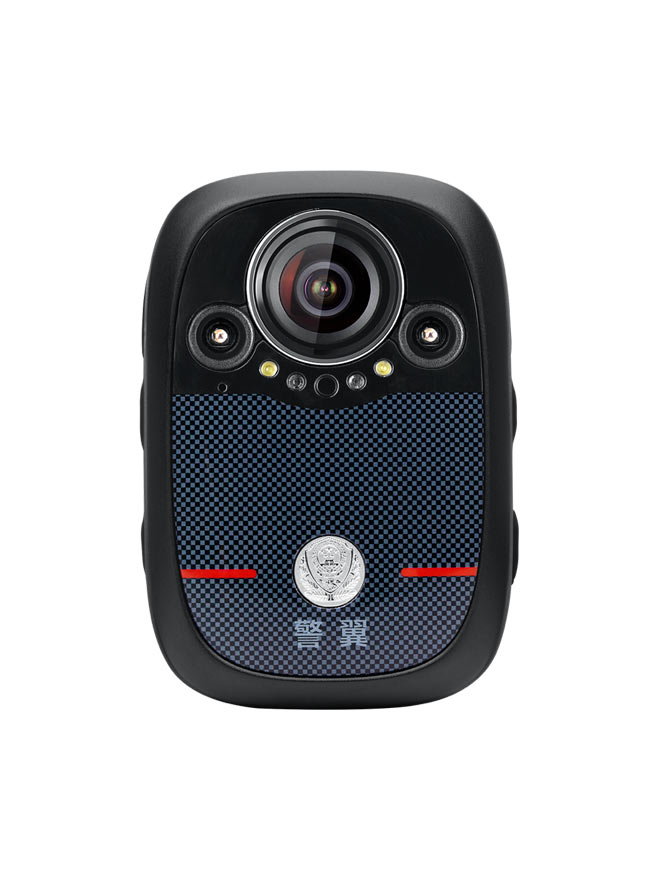

DSJ-JLYX8A1執法記錄儀內置攝像頭、紅外燈、白光燈、拾音器、揚聲器、液晶顯示屏及不可更換存儲介質，具有1個USB接口、1個Type-C接口，正面鑲嵌有金屬材質警徽。產品外形圖如圖1所示。
圖1
二、 產品特點
l 精致外觀，酷炫時尚
l 體積輕小，長時續航
l H.265視頻編碼技術
l IP68防護等級
l 微光夜攝

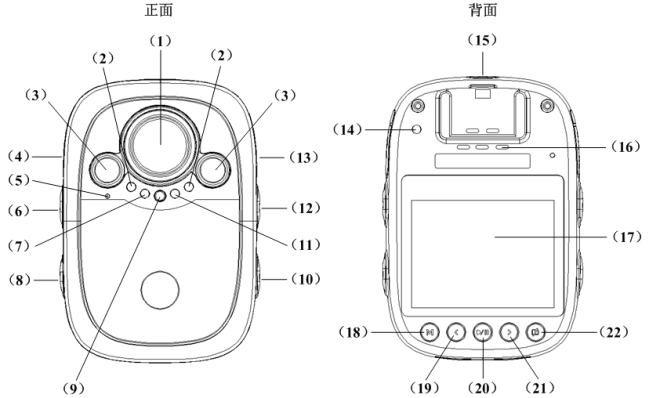

三、 面板介紹
1. 鏡頭
2. 白光燈
3. 紅外燈
4. Type C接口
5. 拾音咪頭
6. 錄音鍵
7. 充電指示燈
8. 重要視頻鍵
9. 光感應器
10. 拍照鍵
11. 狀態指示燈
12. 攝像鍵
13. USB接口
14. 復位鍵
15. 電源鍵
16. 喇叭
17. LCD顯示屏
18. 菜單/返回鍵
19. 左向鍵
20. 播放/暫停鍵
21. 右向鍵
22. 關屏鍵
四、 按鍵及接口定義
序號 | 按鍵名稱 | 功能描述 |
1 | 錄音鍵 | 預覽狀態按錄音鍵開始錄音，再按一下結束錄音 |
2 | 電源鍵 | 關機狀態按開/關機鍵開機，開機狀態按開/關機鍵關機 |
3 | 攝像鍵 | 預覽狀態按攝像鍵開始攝像，再按一下結束攝像 |
4 | 拍照鍵 | 預覽狀態或攝像狀態時，按拍照鍵實現拍照、或攝中拍功能 |
5 | 重要視頻標記鍵 | 按此鍵對剛拍攝的視頻進行追加標記其重要性；LED白光燈開關控制 |
6 | 菜單/返回鍵（背面） | 預覽界面，按此鍵進入OSD菜單界面；在菜單界面，按此鍵逐級返回到預覽模式界面 |
7 | 左向鍵（背面） | 操作光標下、右移動；預覽或攝像過程中可進行數碼變倍；回放視頻時可快退；回放照片時可向下翻頁 |
8 | 播放/暫停鍵（背面） | 對文件進行播放、暫停、選擇 |
9 | 右向鍵（背面） | 操作光標上、左移動；預覽或攝像過程中可進行數碼變倍；回放視頻時可快進；回放照片時可向上翻頁 |
10 | 關屏鍵（背面） | 預覽或攝像模式下按關屏鍵可對顯示屏的顯示進行開關操作 |
11 | 復位鍵（背面） | 按復位鍵后記錄儀實現復位并關機 |
12 | USB接口 | 充電和數據傳輸 |
13 | Type-C接口 | 充電和數據傳輸 |
五、 提示音定義
序號 | 提示音 | 含義描述 |
1 | “滴”一聲響 | 開機完成、攝像開始、錄音開始、開始格式化、格式化完成 |
2 | “滴滴”聲響 | 關機完成、攝像完成、錄音完成、電量不足、空間不足 |
3 | “咔”一聲響 | 拍照完成 |
4 | “砰”一聲響 | 重要視頻標記鍵操作提示音 |
5 | 語音提示 | 可在單機軟件開啟/關閉語音提示 |
六、 功能描述
1.攝錄功能
在取景預覽模式下，按下相應鍵，執法記錄儀應自動開始記錄視音頻信息；按下停止鍵，執法記錄儀應停止記錄并且保存記錄內容。
2.錄音功能
在取景預覽模式下，按下相應鍵，應自動開始記錄音頻信息；按下停止鍵，執法記錄儀應停止記錄并且保存記錄內容。
3.照相功能
在取景預覽模式下，按下照相鍵，應能拍照。具有定時拍照和延時拍照功能，間隔時間可設置。
4.存儲功能
執法記錄儀應能存儲日志、圖片、視頻、音頻信息。
5.本機回放、檢索和瀏覽功能
執法記錄儀應具有以時間等方式瀏覽和回放本機存儲的視音頻、音頻、照片等信息的功能。在待機狀態下可一鍵回放最新的視音頻/音頻/圖片文件；視音頻播放具有快進/快退、暫停等回放模式。
6. 字符疊加功能
執法記錄儀應能在錄制的視頻和所拍照片中自動疊加信息，信息包括：產品序號、時間等。
7.操作提示及狀態指示功能
執法記錄儀應具有聲音和/或振動方式操作提示功能，包括但不限于開/關機提示、攝錄啟動/停止提示及錄音啟動/停止提示。
執法記錄儀應能顯示電池電量、充電狀態、系統時間和存儲余量等信息；開機、錄音、攝錄狀態應有明顯的光指示，開機狀態指示應為綠色、錄音狀態指示應為黃色、攝錄狀態指示應為紅色。
執法記錄儀應能顯示當前錄像分辨率、幀率、錄像剩余時間、可拍照片張數。
8.異常報警功能
執法記錄儀應具有電池欠壓、存儲溢出報警功能，外接攝像頭的執法記錄儀應有視頻丟失報警功能。電池欠壓報警后電池剩余容量應能保證執法記錄儀正常攝錄不少于5min，但不超過30min。
9.數據完整性功能
執法記錄儀應對存儲的數據加以保護，存儲的數據不應被本機或未經授權的設備刪除和覆蓋。編碼視頻流應有防篡改、防非法復制等認證措施（如：水印疊加），以保證原始數據的完整性。執法記錄儀在出現異常問題時應能重啟，重啟后已保存的數據不應丟失或損壞。
10.日志記錄功能
執法記錄儀應能自動對設備的運行狀態、開/關機時間、攝錄起始時間、錄音起始時間和照相時間等操作進行日志記錄，日志記錄應準確，日志的讀取和清除應通過授權設備操作完成。
11.夜視功能
執法記錄儀應具有夜視功能，在開啟夜視功能后，有效拍攝距離應滿足說明書的要求，且不低于3m，有效拍攝距離處應能看清人物面部特征，具有紅外補光功能的設備，紅外補光范圍在3m處應覆蓋攝錄畫面70%以上面積?？墒謩?dòng)或自動開啟紅外燈功能。
12.參數設置功能
執法記錄儀應能通過隨機軟件或管理平臺對警號、時間等信息進行設置。
13.視音頻預錄功能
執法記錄儀應能在標稱最大分辨率下預錄觸發前大于等于10s的視音頻信息。
14．重點文件標記功能
執法記錄儀在攝錄過程中應能通過一鍵操作的方式對重點文件進行標記，標記方式應為原文件名中包含“IMP”,標記的文件應能在管理平臺中進行檢索，并可與其他文件進行區分。
15. 一鍵切換功能
執法記錄儀應能在攝錄時按下錄音鍵保存當前錄像文件后開始錄音，在錄音時按下攝錄鍵保存當前錄音文件后開始攝錄。
16.抓拍功能
執法記錄儀在攝錄過程中通過按下照相鍵應能抓拍與視頻分辨率相同的照片，但不應影響正常的攝錄。
17.數字變倍功能
執法記錄儀具有數字變倍功能。
18. 連拍功能
執法記錄儀具備連拍功能。
19. 一鍵切換分辨率功能
執法記錄儀在預覽狀態下，可通過一次按鍵實現1440P/1296P/1080P/720P/480P五種分辨率之間的切換。
20. 移動偵測功能
可通過菜單開啟移動偵測功能，當偵測區域內有移動物體時，執法記錄儀可自動錄像。
21. 照片放大功能
本機瀏覽照片時具有照片放大功能，放大后具有縮小、左右移動功能。
22. 防誤操作功能
執法記錄儀在攝錄和錄音過程中可通過指定按鍵鎖定，解鎖后可恢復正常按鍵操作。
23.H.265視頻編碼
開啟H.265視頻編碼后，存儲空間相較于H.264視頻編碼格式節約50%。
24.低光夜視
執法記錄儀輸出圖像的中心水平分辨力下降到標稱亮度條件下分辨力的70%時，目標景物上的亮度≤3lx。
25.數據安全氣囊功能（選配）
執法記錄儀攝錄過程中遇到突發撞擊時能自動保存錄像文件并自動標記為重要視頻。
26.視頻減震功能（選配）
開啟視頻減震功能后，能有效解決拍攝過程中的行進震動問題。
七、 性能參數
序號 | 項目 | 規格描述 |
1 | 鏡頭 | 123°水平視場角 |
2 | 顯示屏 | 2.0寸 |
3 | 拍照分辨率 | 4000萬像素，JPEG格式 |
4 | 拍照分辨力 | 1100線 |
5 | 攝像分辨率 | 848×480 (60fps)/1280×720(60fps)/1920×1080 (30fps) /2304×1296(30fps) /2560×1440(30fps) MP4格式 |
6 | 攝像分辨力 | 848×480 (320線)/1280×720(550線)/1920×1080 (800線) /2304×1296(900線) /2560×1440(1000線) |
7 | 開機時間 | 3秒 |
8 | 存儲介質 | 標配32GB容量存儲空間，可根據需求擴展 |
9 | 最大記錄間隔時間 | ≤0.1秒 |
10 | 數據接口 | Mini USB接口/Type-C接口 |
11 | 電源 | 內置電池，容量3200mAh |
12 | 充電方式 | 外接適配器，5V 2A |
13 | 充電時間 | ≤3小時 |
14 | 連續攝像時間 | ≥10小時（1080P分辨率下） |
15 | 輔助光源 | 紅外燈+白光燈 |
16 | 錄音 | 單獨錄音（WAV格式, 16bit 22KHz采樣） |
17 | 拾音器 | 雙聲道咪頭 |
18 | 操作提示及狀態指示 | 1.紅色燈常亮：充電狀態；熄滅：充電完成； 2.綠色燈常亮：開機狀態； 3.黃色燈閃爍：錄音狀態； 4.紅色燈閃爍：攝像狀態； 5.語音提示 |
19 | 幾何失真 | 7.4%-7.8% |
20 | 防護等級 | IP68（1米2小時） |
21 | 外形尺寸 | 81.6×56.1×33.2mm |
22 | 重量 | 162g |
23 | 防跌落高度 | 2米30次 |
