防爆概念，等級劃分，防爆標志說明解析

（1）爆炸性物質（flammable air flammable dust）：能與氧氣（空氣）反應的物質，包括氣體、液體和固體。（氣體：氫氣，乙炔，甲烷等；液體：酒精，汽油；固體：粉塵，纖維粉塵等。）
（2）空氣或氧氣（air or oxygen）。
（3）點燃源（source of ignition）：包括明火、電氣火花、機械火花、靜電火花、高溫、化學反應、光能等

易爆物質：很多生產場所都會產生某些可燃性物質。煤礦井下約有三分之二的場所有存在爆炸性物質；化學工業中，約有80%以上的生產車間區域存在爆炸性物質。

氧氣：空氣中的氧氣是無處不在的。

點燃源：在生產過程中大量使用電氣儀表，各種磨擦的電火花、機械磨損火花、靜電火花、高溫等不可避免，尤其當儀表、電氣發生故障時。

客觀上很多工業現場滿足爆炸條件。當爆炸性物質與氧氣的混合濃度處于爆炸極限范圍內時，若存在爆炸源，將會發生爆炸。因此采取防爆就顯得很必要了。

2、防爆：防止爆炸的產生必從三個必要條件來考慮，限制了其中的一個必要條件，就限制了爆炸的產生。

在工業過程中，通常從下述三個方面著手對易燃易爆場合進行處理：

（1）預防或最大限度地降低易燃物質泄漏的可能性；

（2）不用或盡量少用易產生電火花的電所元件；
（3）采取充氮氣之類的方法維持惰性狀態。

危險場所區域：是對該地區實際存在危險可能性的量度，由此規定其可適用的防爆型式。

1、國際電工委員會/歐洲電工委員會劃分的危險區域的等級分類

0區（Zone 0）：易爆氣體始終或長時間存在；連續地存在危險性大于1000小時/每年的區域；

1區（Zone 1）：易燃?xì)怏w在儀表的正當工作過程中有可能發生或存在；斷續地存在危險性10~1000小時/每年的區域；

2區（Zone 2）：一般情形下，不存在易燃?xì)怏w且即使偶爾發生，基存在時間亦很短；事故狀態下存在的危險性0.1~10小時/每年的區域；

中國劃分的有效區域和以上相同。

2、易爆區域等級劃分，國際標準與美國標準的對照比較
I.E.C. N.E.C.
氣體 Zone 0 Class I, Division I
　     Zone 1 Class I, Division I
　　 Zone 2 Class I, Division II
　　 粉塵 Zone 10 Class II, Division I
　　 Zone 11 Class II, Division II

I.E.C.： 國際電工技術委員會（Internaional Electrotechnical Commission）

N.E.C.： 美國電氣規程（National Electrical Code, U.S.A.）

中國GB3836標準規定ⅡC級最小點燃能量為19微焦耳,ⅡA級最小點燃能量為200微焦耳。

氣體分組和點燃溫度,在一定環境溫度和壓力下與可燃性氣體和空氣的混合濃度有關。

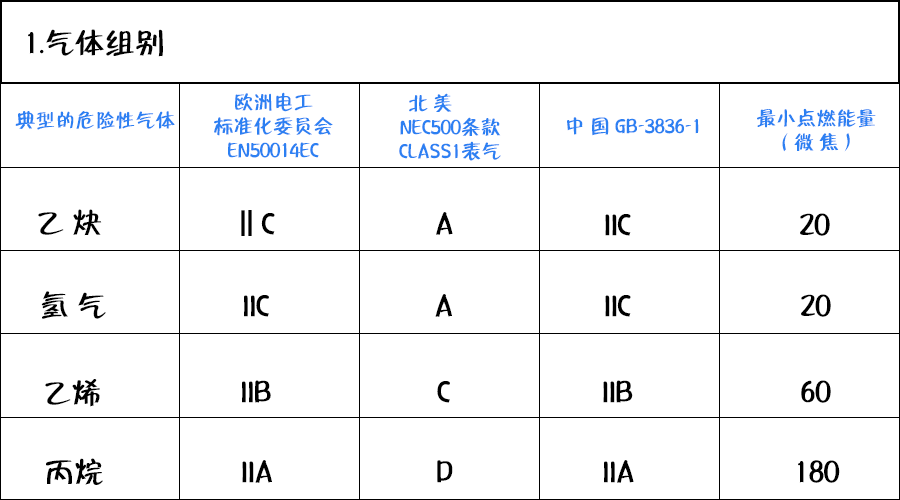

根據可能引爆的最小火花能量，我國和歐洲及世界上大部分國家和地區采用的國際電工委員會(IEC)標準將爆炸性氣體分為四個危險等級:

美國和加拿大首先將散布在空氣中的爆炸性物體分成：
　　三個CLASS(類別)：CLASSⅠ氣體和蒸氣；CLASS Ⅱ塵埃；CLASS Ⅲ纖維。
　　然后再將氣體和塵埃分成 Group(組)：
　　組名 代表性氣體或塵埃
　　A 乙炔
　　B 氫氣
　　C 乙烯
　　D 丙烷
　　E 金屬塵埃
　　F 煤炭塵埃
　　G 谷物塵埃

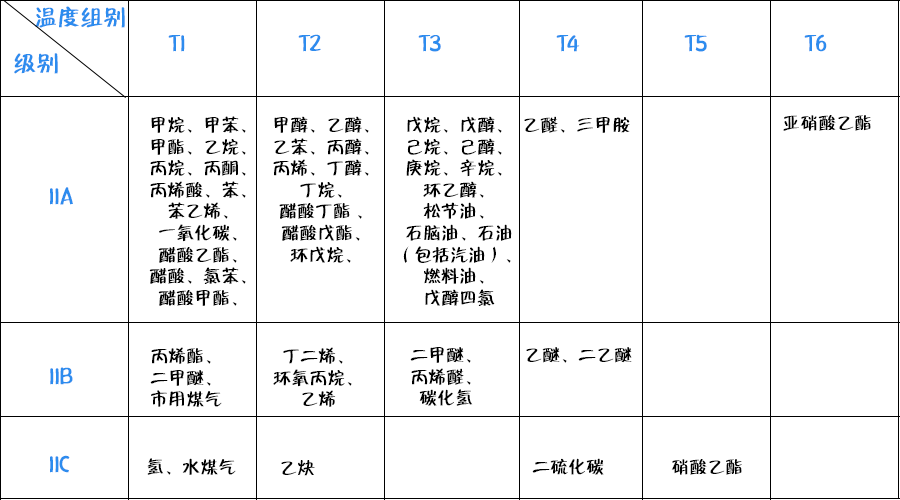

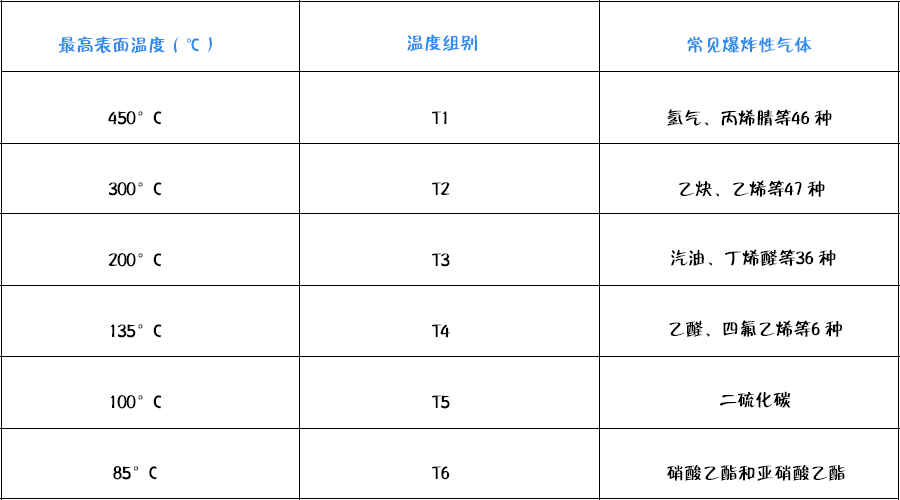

溫度組別（T組）　

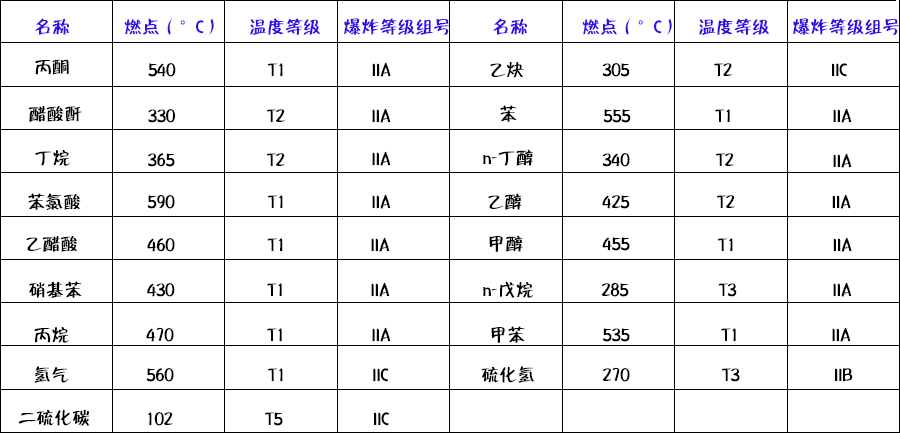

這是與氣體點燃溫度有關的電氣設備（假定環境溫度為40℃時）的最高表面溫度，點燃能量與點燃溫度無關。在標準BS5345第一部分中列出了所有可燃性氣體和其組別。

IEC 防爆等級標準格式:Ex(ia)ⅡC T4

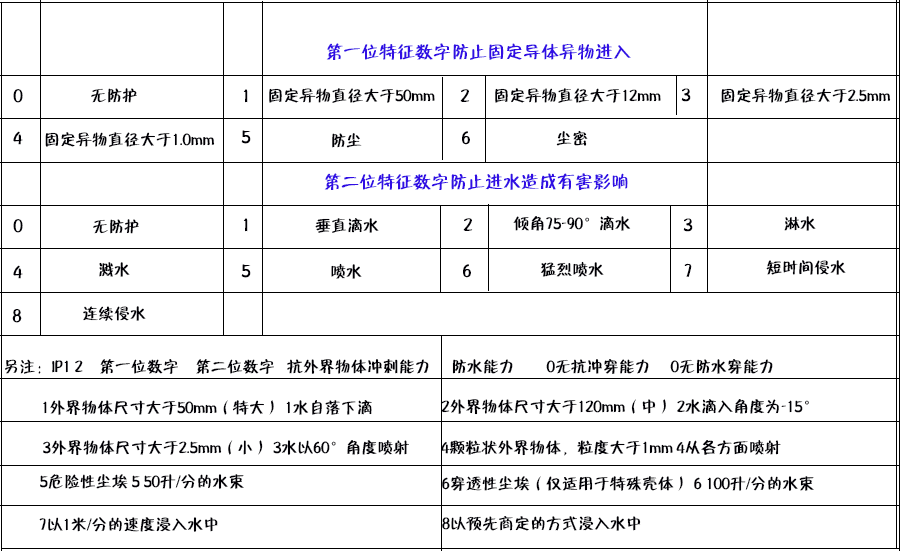

★ 防爆標志★

序號 防爆型式 代號 國家標準 防爆措施 適用區域
1 隔爆型 d GB3836.2 隔離存在的點火源 Zone1,Zone2
2 增安型 e GB3836.3 設法防止產生點火源 Zone1,Zone2
3 本安型 ia GB3836.4 限制點火源的能量 Zone0-2
　　本安型 ib GB3836.4 限制點火源的能量 Zone1,Zone2
4 正壓型 p GB3836.5 危險物質與點火源隔開 Zone1,Zone2
5 充油型 o GB3836.6 危險物質與點火源隔開 Zone1,Zone2
6 充砂型 q GB3836.7 危險物質與點火源隔開 Zone1,Zone2
7 無火花型 n GB3836.8 設法防止產生點火源 Zone2
8 澆封型 m GB3836.9 設法防止產生點火源 Zone1,Zone2
9 氣密型 h GB3836.10 設法防止產生點火源 Zone1,Zone2

1、將動力電與電子元件隔離。
2、采取措施杜絕外界干擾電磁場通過繼電或電流輸出端偶合至電子元件中。
3、限制傳感電路的工作電源及電壓
　　本安型電路可分為兩類：ia及ib。Ib本安電路必須保證政黨工作狀態下以及系統中存在一起故障時，電路元件不發生燃爆。Ia本安電路則要求正常工作狀況下及存在兩起故障時，元器件不發生燃爆。

1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM標準為經常選用，而CANADA / CSA標準幾乎在中國不使用。
　　例： CENELEC: Eex de/Eex d ib IIC T2-T6
　　FM: NI/I/Z/ABCD DIP/II, III/1/EFG
　　XP/I/1/ABCD DIP/II, III/1/EFG
　　CSA: Class I, Div 2, ABCD

2、新的歐洲防爆標準ATEX100a將取代原CENELEC標準（截止2003年）
　　ATEX 100a： II IG Eex ia IIB T6
　　I II 1G Zone 0 1D, 2D,3D dust explosion
　　Mining other 2G Zone 1
　　Industry industry 3G Zone 2

*8226; 安全柵最高允許電壓： Um
　　保證安全柵本安端的本安性能，允許非本安端可能輸入的最高電壓

*8226; 安全柵最高開路電壓： Uoc
　　在最高允許電壓范圍內本安端開路時電壓最大值
*8226; 安全柵最大短路電流： Isc
　　在最高允許電壓范圍內本安端短路時的電流最大值
*8226; 安全柵允許分布電容： Ca
　　保證本質安全性能情況下本安端最大允許外接電容
*8226; 安全柵允許分布電感： La
　　保證本質安全性能情況下本安端最大允許外接電感

將工廠或礦區的爆炸危險介質，按其引燃能量，最小點燃溫度以及現場爆炸性危險氣體存在的時間周期進行科學分類分級，以確定現場防爆設備的防爆標志和防爆形式。
　名詞解釋：
　ia 等級：在正常工作、一個故障和二個故障時均不能點燃爆炸性氣體混合物的電氣設備。
　　正常工作時，安全系數為 2.0；一個故障時，安全系數為 1.5；二個故障時，安全系數為 1.0 。
　注：有火花的觸點須加隔爆外殼、氣密外殼或加倍提高安全系數。
　　ib 等級：在正常工作和一個故障時不能點燃爆炸性氣體混合物的電氣設備。
　　正常工作時，安全系數為 2.0 ； 一個故障時，安全系數為 1.5 。
　　正常工作時，有火花的觸點須加隔爆外殼或氣密外殼保護，并且有故障自顯示的措施，一個故障 時安全系數為 1.0 。

EExd：是指將爆炸包起來的意思；　

   IIC：是指點燃能量uJ,280,>180,60...80,<60;

T6:是指溫度組別，即電氣設備按其最大表面溫度被分在不同的溫度組別。氣體的溫度組別按不同的點燃溫度劃分。T6是85度。

隔爆型電氣設備：是指把能點燃爆炸性混合物的部件封閉在一個外殼內，該外殼能承受內部爆炸性混合物的爆炸壓力并阻止和周圍的爆炸性混合物傳爆的電氣設備。

增安型電氣設備：正常運行條件下，不會產生點燃爆炸性混合物的火花或危險溫度，并在結構上采取措施，提高其安全程度， 以避免在正常和規定過載條件下出現點燃現象的電氣設備。

本質安全型電氣設備：在正常運行或在標準試驗條件下所產生的火花或熱效應均不能點燃爆炸性混合物的電氣設備。
無火花型電氣設備 （n）： 在正常運行條件下不產生電弧或火花，也不產生能夠點燃周圍爆炸性混合物的高溫表面或灼熱點，且一般不會發生有點燃作用的故障的電氣設備。
防爆特殊型： 電氣設備或部件采用GB3836-83未包括的防爆型式時，由主管部門制訂暫行規定。送勞動人事部備案，并經指定的鑒定單位檢驗后，按特殊電氣設備"s"型處置。
