獵豹1號 (Cheetah-1) 燃料電池型呼出氣體酒精含量快速檢測儀 使 用 手 冊

獵豹1號 (Cheetah-1)

燃料電池型呼出氣體酒精含量快速檢測儀使用手冊

簡     介

感謝您選擇Cheetah-1 “獵豹1號”燃料電池型呼出氣體酒精含量快速檢測儀。您可以通過閱讀本手冊，全面地了解Cheetah-1 “獵豹1號”快速酒精檢測儀的使用方法，領略其完善的功能和簡潔的操作。

“獵豹1號”快速酒精檢測儀是專門針對警用市場研發生產的一款快速酒精檢測儀，產品特點如下：

（1）采用進口的電化學燃料電池型酒精傳感器，該傳感器只與酒精起反應，并有壽命長，性能穩定等特點。

（2）采用緊湊氣路設計，高精度的采樣系統，儀表級電路設計及先進的算法，保證測量快速、穩定；

（3）不用吹管，使用方便、檢測速度快，1秒出結果；

（4）交通指揮棒和手電照明功能 ，更便于交警執法；

（5）采用定制大容量可充電鋰電池，保障機器連續工作8小時以上。儀器內置時鐘芯片和時鐘后備電池，保障時間準確。

（6）本公司擁有完整的自主知識產權，集研發、生產于一體，有力保障售后服務。

Cheetah-1 “獵豹1號”警用燃料電池型呼出氣體酒精含量檢測儀是一款高效警用酒精檢測儀。公司已獲得數款警用酒精檢測儀的“中華人民共和國制造計量器具許可證”。

注：本公司保留在不作任何預先通知的情況下對本手冊中內容作修改的權利。

一、 開箱檢查

標準配置包含有以下部件：

1、Cheetah-1主機                                 1臺

2、3.7V/3000mAh鋰電池                        1節

3、市電充電器                                        1只

4、車載充電器                                        1只

5、說明書、合格證、裝箱單、布套等                    1套

如客戶有特殊要求，請按訂貨合同內容檢查！

如發現有任何缺少或損壞，請即與您的供應商聯系！

二、 安全操作事項

請注意本說明書中的警告標志“”及警告字句。“警告”表示對儀器或部件可能造成測量偏差或損壞的情況或行動。

請不要試圖自行拆開儀器或部件進行維修，否則會造成儀器損壞或其他安全事故。出現故障后請交給廠家或授權維修部門進行處理。

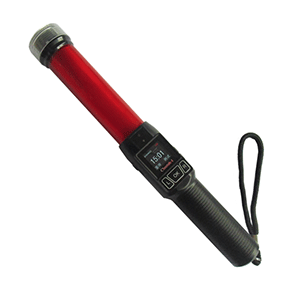

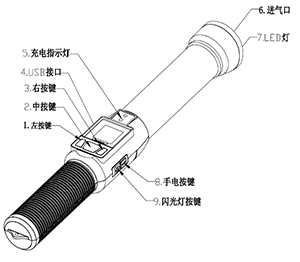

三、 產品圖片及部件說明

1、 左按鍵（按此鍵進入查詢模式）；

2、 中按鍵（長按此鍵開機或關機）；

3、 右按鍵 （按此鍵進入測試模式）；

4、 USB接口（可連接電腦及連接充電）；

5、 充電指示燈 （充滿電后指示燈變?yōu)榫G色）；;

6、 進氣口 （被測試者在有效距離直接對著進氣孔呼氣進行測試）；

7、 LED燈 （2個3W LED燈）；

8、 手電按鍵 （在關機狀態下，按此鍵打開手電燈光，再按一次則關閉燈光。關機狀態下，按此鍵1S以上，哨音發出鳴響；開機狀態下，按此鍵哨音即刻鳴響）；

9、 閃光燈按鍵 （在關機狀態下，按此鍵打開閃光燈，再按一次則關閉燈光）。

四、 操作說明

（1）充電

本機采用可充鋰離子電池，容量3000mAh，在電池電量不足時需對儀器充電（充電時儀器無需開機）.

充電時將充電器插入相應的電源插座（市電充電器接入市電座、車載充電器插入汽車點煙器座），把充電器輸出端插入儀器USB輸入口，此時充電指示燈會點亮為紅色，指示電源輸入正常，進入充電狀態。當充電完成，亮紅色指示燈變?yōu)榫G色，指示充電完成。請拔出充電器。

 警告

請不要將市電充電器插入不符合充電器標貼上要求的輸入電壓、電流的插座。請不要在使用車載充電時發動車輛。請不要在低于0⁰C（32⁰F）或高于45⁰C（113⁰F）的環境下對儀器進行充電。

（2）開機及關機

開機：在關機狀態下，按住“中按鍵”直到屏幕開機后放開（同時右側“手電按鍵”和“閃光燈按鍵”必須在“關”處才能進入開機狀態，否則不能開機）顯示屏?xí)霈F(xiàn)“時間”“溫度”等畫面，按儀器“右按鍵”進入到測試界面：

開機界面                         測試界面

關機： 在開機主界面狀態下，按住“中按鍵”不放，直至儀器顯示屏黑屏后放開，儀器斷電關機。

當測試環境光線很強時，屏幕會自動使背光底色變得柔和，成白底色，光線弱時則為黑底色。

（3）測試操作

1）開機畫面狀態下，按一下“右按鍵”，儀器會進行清零，同時被測試者深吸一口氣對準進氣孔吹氣進行測試，顯示屏以測試柏拉圖的形式顯示，柏拉圖上方有顯示測試結果，或者按“左按鍵”“查找”會顯示當前的測試結果（再按“右按鍵”返回到柏拉圖測試模式。）；返回主界面按“左按鍵”返回。若測試進行中滾動條還未到達盡頭需結束測試時直接按一下“中按鍵”也可結束測試；

2）當測試出酒精濃度超標時閃光燈會亮，馬達會發出振動提示；測試完成進入下次測試時儀器會自動清零，如下圖“清零”界面所示：

測試中                                          測試完成                                  清零中

 注意事項

   在連續測試時，兩次測試應間隔1分鐘。如測試結果超過80mg/100mL（即呼氣酒精含量超出0.36mg/L）,下一次測試需間隔2分鐘，以便讓燃料電池充分歸零。

小知識：

身體中酒精的含量最初是通過血樣來測定的。當開始使用呼吸酒精分析的時候，人們必須找到兩者之間的關系。

英國的一個退休的法醫科學家對大量隨機人群做的調查得出如下的關系，血液中酒精濃度與呼吸酒精濃度的比值在1600到2900之間，因此在這之間選擇一個特定的值是隨意的，兩個使用比較廣泛的比值是靠中間附近的值，英國是2300，美國是2100。

中國大陸地區采用2200。（本儀器已按此系數設置好）

意識到呼吸酒精的值是絕對的非常重要的，在英國，呼吸酒精濃度的下限是35μg/100cm³ ，也就是191.4ppm乙醇，這相當于在比值為2300/1的情況下，80mg/100ml的血液酒精濃度。在美國，80mg/100ml的血液酒精濃度相當于38μg/100cm³ 。我國對駕駛員酒后駕車也制定了相應國家標準：GB19522-2010《車輛駕駛?cè)藛T血液、呼氣酒精含量閥值與檢驗》，標準中對駕駛?cè)藛T血液、呼氣酒精含量的閥值規定如下：

本儀器已按GB19522-2010的規定設置好

（4）查詢操作

     開機畫面狀態下，按“中按鍵”“查詢”圖標，進入查詢模式，儀器首先會顯示最近的一次測試內容；按“中按鍵”可查看上一條測試記錄；按“右按鍵”查看下一條記錄；返回主界面按“左按鍵”返回。

（5）電池弱電告警

當儀器電壓過低時儀器會提示電池電壓低請充電，同時“請充電”字樣會閃爍，當提示電壓低請充電后儀器將不能工作，需立即充電。

    提示電池弱電

 警告

儀器提示電池電壓低時，將不能繼續工作，需盡快充電，否則儀器將掉電關機。

（6）LED燈、哨音和閃光燈說明

  在關機狀態下，按一下“手電按鍵”，LED燈開，再按下“手電按鍵”，LED燈關。

在關機狀態下，按住“手電按鍵”1S以上，哨音發出鳴響；開機狀態下，按住“手電按鍵”，哨音即刻鳴響。

  在關機狀態下，按一下“閃光燈按鍵”，閃光燈開，關閉閃光燈需再按下“閃光燈按鍵”。

五、 主要技術指標及參數規格

小知識：

通常有兩種校準方法，“濕”氣和“干”氣?！皾瘛睔馐侵冈诤粑凭M器中使用液態的校準標準液?，F(xiàn)在工業用的標準的模擬器由美國的Guth實驗室生產，它能很好地模擬出人體呼出氣體的狀態。 “干”氣是在一個氣瓶中對壓縮酒精/空氣進行混合。必須指出的是燃料電池傳感器對“濕”氣和“干”氣的讀數是不同的，典型的區別在于“濕”氣讀數會比“干”氣高6%左右，因此對結果必須校正從而跟“干”氣相適應。同時使用“干”氣也必須進行校正，數值會因大氣壓的不同而變化，因?yàn)椤案伞睔庠诘蜌鈮合卤仍诟邭鈮合赂菀着蛎?，因此而?dǎo)致濃度變低。

六、電腦配置工具設置

用戶可在電腦上配置工具對儀器進行有、無酒界限值設定，在有酒無酒設定窗口輸入所需值點擊“界限值設定”按鈕設定完成。當測試值大于設定界限值表酒精濃度超標，小于或等于所設定的界限值表在正常范圍。

七、簡單故障處理和維護

1、 簡單故障處理

八、保養和維護

需對儀器表面清潔時，請使用濕布或少量中性洗滌劑擦拭，切忌用化學有機溶劑（如酒精、天那水等）擦拭儀器表面。每次使用完后，請將儀器關機并放回專用包裝盒內。

附錄：《中華人民共和國道路交通安全法》中有關機動車駕駛員酒后駕車處罰的有關規定：

第九十一條 飲酒后駕駛機動車的，處暫扣6個月機動車駕駛證，并處1000元以上2000元以下罰款。因飲酒后駕駛機動車被處罰，再次飲酒后駕駛機動車的，處10日以下拘留，并處1000元以上2000元以下罰款，吊銷機動車駕駛證。
    醉酒駕駛機動車的，由公安機關交通管理部門約束至酒醒，吊銷機動車駕駛證，依法追究刑事責任；5年內不得重新取得機動車駕駛證。
    飲酒后駕駛營運機動車的，處15日拘留，并處5000元罰款，吊銷機動車駕駛證，5年內不得重新取得機動車駕駛證。
    醉酒駕駛營運機動車的，由公安機關交通管理部門約束至酒醒，吊銷機動車駕駛證，依法追究刑事責任；10年內不得重新取得機動車駕駛證，重新取得機動車駕駛證后，不得駕駛營運機動車。
    飲酒后或者醉酒駕駛機動車發生重大交通事故，終生不得重新取得機動車駕駛證。
