天鷹I號(Eagle-I) 警用燃料電池型呼氣酒精含量檢測儀 使 用 手 冊

天鷹I號(Eagle-I)

警用燃料電池型呼氣酒精含量檢測儀

使 用 手 冊

目  錄

簡     介 1

一、 開箱檢查 3

二、 安全操作事項 3

三、 產品圖片及部件說明 4

四、 關鍵零部件清單 5

五、操作說明 5

（1．）充電 5

（2．）開機及關機 6

（3．）測試操作 7

（4． ）查詢及打印操作 11

（5．）記錄備份操作 12

（6．）選項設置操作 13

（7．）電池弱電告警 14

（8．）打印機操作 15

六、聯機軟件 16

（1） 后臺工具的安裝 16

（2） 記錄管理工具安裝 18

七、主要技術指標及參數規格 19

八、有關校準、檢定的說明事項 20

九、保養和維護 20

簡     介

感謝您選擇Eagle-I“天鷹I號”警用燃料電池型呼出氣體酒精含量檢測儀。您可以通過閱讀本手冊，全面地了解Eagle-I“天鷹I號”酒精檢測儀的使用方法，領略其完善的功能和簡潔的操作。

“天鷹I號”酒精檢測儀是專門針對警用市場，格按照最新國家標準GB/T 21254—2007研發生產的一款酒精檢測儀，產品特點如下：

（1） 主機采用高性能32位嵌入式處理器，處理能力強大。

（2） 采用進口的電化學燃料電池型酒精傳感器，該傳感器只與酒精起反應，并有壽命長，性能穩定等特點。

（3） 采用了緊湊氣路設計、高精度的采樣系統、儀表級電路設計及先進的算法，保證測量快速、準確、穩定。

（4） 主機與熱敏打印機可分體打印，打印字跡清晰、速度快、單據保存時間長。

（5） 2.8英寸大屏幕320×240點陣彩色LCD顯示,全中文操作界面。

（6） 簡捷的三鍵操作，可只用一鍵完成整個測試過程。全程指示吹氣過程，直觀?？捎|摸屏輸入車牌號、駕駛證號、執法警察警號等資料信息。

（7） 可存儲40000條完整測試記錄，任一條記錄可隨時打印，全部記錄可備份到后臺計算機系統。

（8） 內置GPS定位模塊，可準確校時并自動生成測試地點經緯度。（選配）

（9） 采用定制大容量可充電鋰電池，保障機器連續工作24小時以上。儀器內置時鐘芯片和時鐘后備電池，保障時間準確。

（10） 采用特殊設計防倒吸單向吹管，確保測量過程衛生安全。

（11） 本公司擁有完整的自主知識產權，集研發、生產于一體，有力保障售后服務。

Eagle-I “天鷹I號”警用燃料電池型呼出氣體酒精含量檢測儀已經通過“國家道路安全產品質量監督檢驗中心”以及“廣東省計量科學研究院”按GB/T 21254-2007及JJG657-2006的檢測，公司已獲得“中華人民共和國制造計量器具許可證”。

注：1、凡出現GPS描述的只針對客戶要求帶此功能的儀器；

2、本公司保留在不作任何預先通知的情況下對本手冊中內容作修改的權利。

一、 開箱檢查

整套儀器放置在一個小巧堅固的專用鋁包裝箱內，一體機標準配置包含有以下部件：

1、Eagle-I主機及皮套                            1套

2、7.4V,2000mAh鋰聚合物電池                    1塊

3、市電充電器                                   1只

4、車載充電器                                   1只

5、數據傳輸線                                   1條

6、吹管                                         30根

7、速測集氣杯                                   2只

8、熱敏打印紙                                   4卷

9、說明書、光盤、合格證、清潔布、裝箱單等       1套

注：1、分體機需增加一個電池及1個熱敏打印機；

2、如客戶有特殊要求，請按訂貨合同內容檢查！

3、如發現有任何缺少或損壞，請立即與您的供應商聯系！

二、 安全操作事項

請注意本說明書中的警告標志“”及警告字句。“警告”表示對儀器或部件可能造成測量偏差或損壞的情況或行動。

請不要試圖自行拆開儀器或部件進行維修，否則會造成儀器損壞或其他安全事故。出現故障后請交給廠家或授權維修部門進行處理。

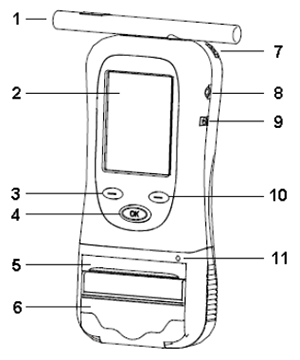

三、 產品圖片及部件說明

          1：吹管                        7：觸摸筆

          2：顯示屏、觸摸屏              8：USB接口

          3：左功能鍵                    9：充電輸入口

          4：OK鍵                      10：右功能鍵

          5：撕紙條                     11：打印指示燈

          6：裝紙扳手

四、 關鍵零部件清單

五、操作說明

（1．）充電

本機采用可充鋰離子電池，容量達2000mAh，內置有高效設計的保護板。在電池電量不足時需對本儀器充電（充電時儀器無需開機）。

充電時將充電器插入相應的電源插座（市電充電器接入市電座、車載充電器插入汽車點煙器座），把充電器輸出端插入儀器右側充電輸入口，此時左按鍵下綠色指示燈點亮，指示電源輸入正常，隨后右按鍵下紅色指示燈點亮，此時進入充電狀態。一般情況會在2~3小時內右按鍵下紅色指示燈變?yōu)榫G色，指示充電完成。充電完成后請拔出充電器。

如插入電源輸出插頭至儀器充電端口后，左側綠色指示燈不亮，表示充電器無電壓輸出或輸出異常，請檢查市電或點煙器座及汽車電頻電壓是否正常。如左側綠色指示燈點亮而右側指示燈不亮，表明電池內部溫度超出0℃～45℃的范圍，儀器內的充電保護電路起作用，不對電池進行充電；待溫度回復到0℃～45℃的范圍內，自動恢復充電。

 安全注意事項：

請不要將市電充電器插入不符合充電器標貼上要求的輸入電壓、電流的插座。請不要在使用車載充電時發動車輛。

請不要在低于0℃（32℉）或高于45℃（113℉）的環境下對儀器進行充電。

（2．）開機及關機

在關機狀態下，按住“OK”鍵不放，直至儀器發出“嗶…”的聲響后放開，儀器開機，工作狀態指示燈（OK鍵下的指示燈）閃爍并顯示開機畫面和主操作界面：

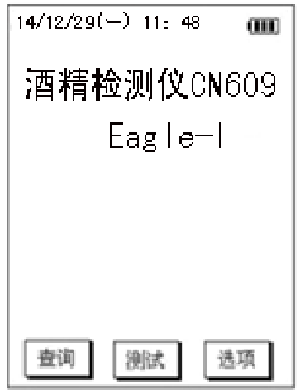

界面頂部為狀態欄，用于顯示時鐘（年/月/日/星期/小時/分/秒）、電池電量指示等狀態信息，界面下部為主操作按鈕，分別為“查詢”、“測試”、“選項”。使用時可通過觸摸筆或手指直接點觸顯示的相應操作按鈕，也可按“左”鍵選擇查詢操作、按“右”鍵選擇選項操作、按“OK”鍵選擇測試操作。

⊙如在使用過程中發現觸摸屏點觸位置發生偏移（不準），可在關機狀態下同時按住屏幕中心位置及“中間”鍵進入屏幕觸摸位置校準。根據儀器的提示分別在屏幕的左上、右上、右下、左下部各點觸1次，點觸時要對準實心圓點待儀器發出“滴”聲后松開，四個角都點觸完后完成屏幕觸摸位置校準。校正后如果觸摸無效需重新校正。

在開機狀態下，按住“OK”鍵不放，直至儀器發出急促的“嗶.嗶.嗶.嗶”聲響后放開，儀器斷電關機。

有GPS的到達測試地點開機后，儀器內的GPS會自動搜索衛星信號，當屏幕右上方的“GPS”符號出現后，表明儀器已經成功獲取經緯度坐標。如長時間未出現“GPS”符號，請?jiān)囍鴮x器正面向上朝向開闊的天空。在儀器開機且接收衛星信號良好的情況下，隨著測試地點的改變，GPS將不斷的獲取最新地點的坐標。

儀器具有自動關機功能，在設定的自動關機時間內沒有任何操作，儀器發出急促的“嗶.嗶.嗶.嗶”聲響后會自動關機。（自動關機時間設置見“選項設置操作”的有關說明）

警告

    在進行觸摸屏操作時，無需用很大的力氣來點觸屏幕；不可用金屬物品或其它尖銳物點觸屏幕，否則會造成屏幕劃痕或不可修復的損壞。

（3．）測試操作

開機畫面狀態下，按“OK”鍵或直接點擊屏幕“測試”按鈕，進入酒精測試狀態：

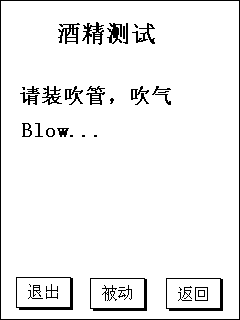

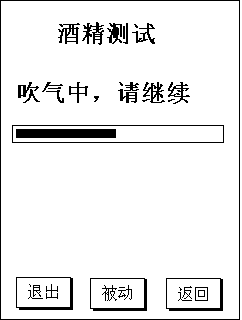

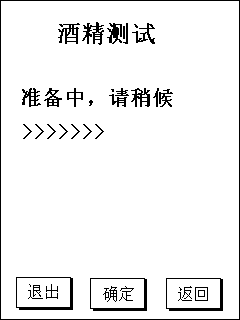

     儀器準備中          提示裝吹管、吹氣       吹氣過程監測

根據屏幕的提示裝好吹管，讓被測者深吸一口氣，然后含住吹管吹氣，當達到吹氣壓力后儀器發出“嗶”一聲，同時屏幕測壓指示條開始滾動、狀態指示燈常亮；當滾動條到達盡頭時，儀器自動抽氣采樣：

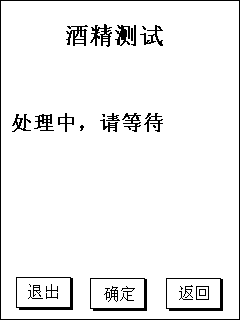

             采樣完成，處理中           顯示測試結果

在吹氣壓力滾動條未到達盡頭，出現被測者停止吹氣，儀器會顯示“吹氣中斷，請重吹”，同時發出提示音；在提示吹氣20秒后，儀器仍未檢測到吹氣，屏幕會提示“拒測？/重測？”：

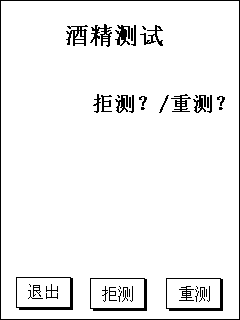

用戶可根據具體情況選擇“拒測”或“重測”。

在儀器顯示酒精測試結果后，按“OK”鍵進入輸入相關信息界面：

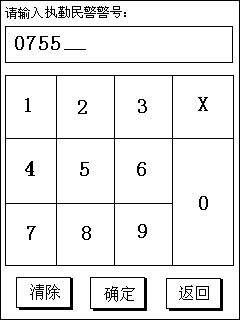

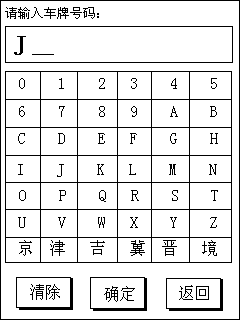

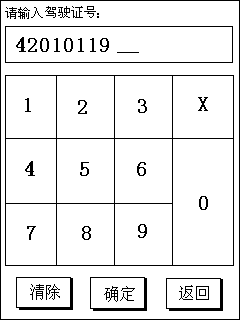

     輸入車牌號碼         輸入駕駛證號碼      輸入執勤民警警號

輸入車牌中的漢字時，點擊漢字拼音開頭字母（軍警車牌除外），屏幕下部顯示相關漢字，選取所需的漢字即可。如點擊字母“J”可選擇漢字：京、津、吉、冀、晉、境。

字母與漢字對應如下：

A：澳                             O: 消、邊、水、電、林、通

C：川                             Q: 青、瓊

E：鄂                             S: 陜、蘇、使、試

G：甘、贛、桂、貴、港、掛         T: 臺、拖

H：滬、黑                         U: 軍、空、海、北

I：警                             V: 沈、蘭、濟、南、廣、成

J：京、津、吉、冀、晉、境         W: 皖

L：遼、魯、臨、領                 X: 湘、新、學

M：蒙、閩                         Y: 渝、豫、粵、云

N：寧、農                         Z：藏、浙

在輸入的過程中，如果輸錯，可按“左”鍵或點擊“清除”按鈕，儀器會刪除光標前的一個字符。在輸入執勤民警警號時，儀器會默認上一次輸入的警號。最后儀器會將這次測試的內容顯示在屏幕上（此時儀器將記錄保存）：

           顯示測試結果                   連接打印機、打印

如需打印，按“OK”鍵或點擊“打印”按鈕，儀器會將此次測試內容輸出至打印機。或按“左”鍵退出至開機畫面。

⊙“一鍵快速測試”：在測試過程中，根據儀器的提示，只按“OK”確認鍵，跳過車牌號碼、駕駛證號碼等資料的輸入，快速完成測試。

有關說明：

1、“測試模式”有三種：

   “主動”-----被測者正常吹氣后儀器自動采樣完成的測試；

   “被動”-----被測者由于某些原因使儀器無法檢測到正常的吹氣壓力，測試警員將儀器的進氣孔（或安裝上“速測集氣杯”）靠近被測人員口鼻處，當被測人員有氣體呼出時，點擊“被動”按鈕采樣的測試；

“拒測”-----被測者拒絕配合酒精含量測試，測試警員點擊“拒測”后的測試。

2、“測試結果”和“判定結果”

   儀器通過“主動”測試模式完成測試后，會顯示出“測試結果”：未超標、飲酒駕車、醉酒駕車（儀器根據不同的測試結果顯示不同的背景顏色：“未超標”綠色、“飲酒駕車”黃色、“醉酒駕車”紅色）；如果儀器通過“被動”或“拒測”模式下完成測試，儀器只顯示“判定結果”欄，具體的判定由測試警員根據具體情況和相關規定判定。

3、儀器有自動清零功能，如儀器還未完成清零時進入測試操作，儀器會顯示“未歸零，請等待”字樣，一般情況下數秒后儀器歸零，可進行正常測試。

 注意事項：

在連續測試時，兩次測試應間隔2分鐘。如測試結果超過80mg/100mL（即呼氣酒精含量超出0.36mg/L），下一次測試需間隔3分鐘，以便讓燃料電池充分歸零。

小知識：

身體中酒精的含量最初是通過血樣來測定的。當開始使用呼吸酒精分析的時候，人們必須找到兩者之間的關系。

英國的一個退休的法醫科學家對大量隨機人群做的調查得出如下的關系，血液中酒精濃度與呼吸酒精濃度的比值在1600到2900之間，因此在這之間選擇一個特定的值是隨意的，兩個使用比較廣泛的比值是靠中間附近的值，英國是2300，美國是2100。

中國大陸地區采用2200。（本儀器已按此系數設置好）

意識到呼吸酒精的值是絕對的非常重要的，在英國，呼吸酒精濃度的下限是35μg/100cm3 ，也就是191.4ppm乙醇，這相當于在比值為2300/1的情況下，80mg/100ml的血液酒精濃度。在美國，80mg/100ml的血液酒精濃度相當于38μg/100cm3 。我國對駕駛員酒后駕車也制定了相應國家標準：GB19522-2010《車輛駕駛?cè)藛T血液、呼氣酒精含量閥值與檢驗》，標準中對駕駛?cè)藛T血液、呼氣酒精含量的閥值規定如下：

本儀器已按GB19522-2010的規定設置好

（4．）查詢及打印操作

    開機畫面狀態下，按“左”鍵或直接點擊屏幕“查詢”按鈕，進入查詢狀態，儀器首先會顯示最近的一次測試內容；裝好打印紙后按中間鍵“打印”即可(若是分體機需要把打印機電源開關打開)：

顯示查詢記錄

按“左”鍵或“右”鍵可查看上一條或下一條測試記錄；如需打印查看的記錄，按“OK”鍵進入下一個界面：

按“OK”鍵打印、按“左”鍵退出至開機畫面或按“右”鍵返回上一界面。

（5．）記錄備份操作

先按第六項聯機軟件操作安裝完成后才能備份。將數據線一端插入儀器側面USB接口，另一端插入計算機USB接口，運行計算機酒精測試儀數據備份軟件，點擊“請選擇串口”下拉按鈕，選擇正確的通訊端口。然后讓儀器進入“查詢”界面，按“確定”后快速按“備份”按鈕或右鍵（5秒內不按“備份”鍵，該按鈕變?yōu)椤胺祷亍辨I），儀器會自動將存儲的所有記錄傳送到計算機測試記錄數據庫中。

（6．）選項設置操作

開機畫面狀態下，按“右”鍵或直接點擊屏幕“選項”按鈕，進入選項設置界面：

通過直接點觸或按“右”鍵選擇需設置的選項，按“確定”，進入相應的設置畫面：

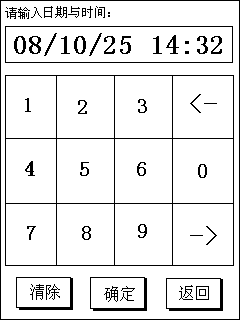

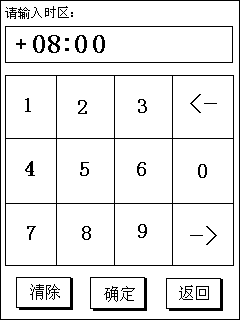

  修改日期及時間           修改時區        修改自動關機時間

點觸數字可輸入欲修改的內容，點觸“<-”或“->”移動光標；如果輸入錯誤可點觸“清除”或左鍵刪除光標前一位數字。修改完成后按“OK”鍵或點觸“確認”保存新的設置。

注意：帶GPS功能的儀器在接受到GPS衛星信號后會自動修改儀器時鐘（自動校時）；不建議修改時區設置，否則儀器自動校準后會與北京時間不符；自動關機時間不宜設置得過短，建議設置不小于1分鐘。

小知識：有關“時區”

1884年在華盛頓召開的一次國際經度會議上，規定將全球劃分為24個時區。它們是中時區（零時區）、東1-12區，西1-12區。每個時區橫跨經度15度，時間正好是1小時。最后的東、西第12區各跨經度7.5度，以東、西經180度為界。每個時區的中央經線上的時間就是這個時區內統一采用的時間，稱為區時。相鄰兩個時區的時間相差1小時。例如，我國東8區的時間比泰國東7區的時間早1小時，而比日本東9區的時間晚1小時。

 實際上，世界上不少國家和地區都不嚴格按時區來計算時間。為了在全國范圍內采用統一的時間，一般都把某一個時區的時間作為全國統一采用的時間。例如，我國雖跨越5個時區，但把首都北京所在的東8區的時間作為全國統一的時間，稱為北京時間。

GPS衛星發送的時鐘信號以中時區為基準，所以儀器在我國使用時按東8區調整（北京時間），即早8小時。

（7．）電池弱電告警

   當儀器電池將耗盡時，儀器會提示電池弱電：

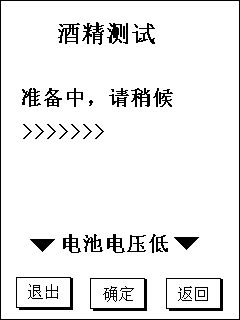

       開機畫面時，電池符號閃爍   測試狀態時，顯示“電池電壓低”

當儀器提示電池弱電時，請關機充電。（參考5.1有關充電的說明）

 警告

儀器提示電池弱電后，還可工作一段時間，但應盡快充電，否則當電池完全耗盡后，儀器掉電關機，最后的一次測試結果可能不會及時保存。

（8．）打印機操作

本公司的儀器出貨前都已設置好并能正常打印，在沒有改動的情況下，無需進行下述1、2點的設置。”若是有改動（一體機更改了軟件，分體機更換了熱敏打印機）需進行下述1、2點設置。

1、選擇打印機類型：在開機畫面狀態按右鍵“設置”→“打印機”進入打印機型號選擇，一體機打印機型號需選擇“0：Integration”,分體機打印機型號需選擇“1:KY9000”，設置完成后按“OK”鍵選擇后返回；并將儀器關機。

2、藍牙對碼(分體機才需要進行藍牙對碼，一體機無需進行此設置)：將熱敏打印機裝上熱敏打印紙（光潔面朝鋸齒條一邊）后開機，然后同時按住儀器的中間和左邊的按鍵進入管理員界面（請聯系我們獲取管理員密碼），選擇調試按配對鍵和“中間”鍵進入藍牙配對，配對成功后儀器會自檢并打印出一些漢字、數字和字母；同一套儀器，除了第一次使用需進行藍牙配對外，以后打印機都不需要藍牙配對，可直接使用。
    3、打印份數選擇：在開機畫面狀態按右鍵“設置”→“打印份數 ”進入打印份數選擇，按“OK”鍵選擇后返回。

注意事項：

       1、注意裝紙的方向要正確；

       2、打印時不要打開拉紙塊；

       3、當熱敏打印紙上出現紅色的印記時需要更換打印紙；

      4、分體機打印時主機與熱敏打印機距離不能超過10M。

 警告

不要在打印機處于打印狀態時打開裝紙蓋。

六、聯機軟件

包裝箱內配備了一張聯機用的安裝光盤。安裝該軟件對計算機配置的最低要求如下：

 CPU：INTEL/AMD 主頻1G或以上

 內存：256M

 CD-ROM光驅、硬盤有1G剩余空間

 操作系統：Windows XP/Windows 2000/Windows 7/8

 通訊口： USB接口

（1）后臺工具的安裝

    光盤中有管理員工具和記錄管理工具兩種。管理員工具是給儀器的管理員使用，可進行參數設置、備份和查詢記錄；記錄管理工具是給終端客戶使用，只可備份、查詢記錄，不可進行參數設置。

 管理員工具安裝安裝方法：啟動計算機后打開安裝光盤，將光盤中文件備份到PC機上。打開管理工具文件夾中的USB Driver文件夾，雙擊圖標，運行“CP210x_VCP_Win_XP_S2K3_Vista_7.exe”

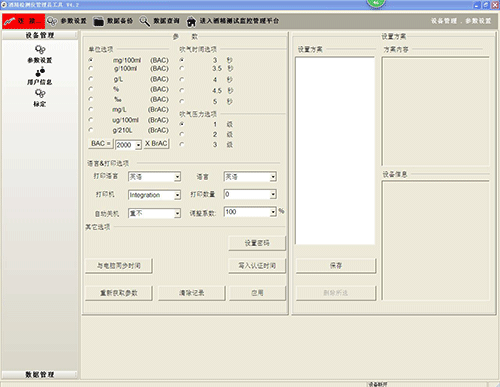

根據提示安裝完成；打開“Tool”文件夾，運行“管理工具”：

數據線一端連接儀器，另一端連接USB到電腦， “連接”按鈕由紅色變?yōu)榫G色時儀器與電腦連接成功。連接成功后設備的參數設置情況顯示在右下方的“設備信息”處。在參數設置界面，可以設置測試濃度的單位、轉換系數、吹氣時間壓力、打印機、打印份數、關機時間、調整系數等。進入數據備份界面，點擊“開始備份”按鈕完成數據備份。

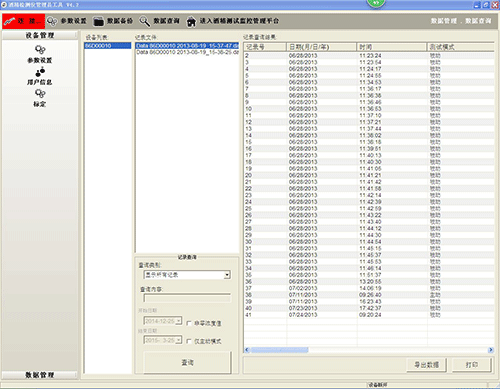

進入數據查詢界面：

先選中要查詢記錄的目標設備，然后選擇備份的數據記錄文件，數據記錄文件名稱格式為：Data_年月日_時分.dat。選擇查詢類別，然后點擊查詢按鈕在右側表格會顯示相應記錄值。點擊工具欄上的“導出數據”按鈕將數據導出到微軟Excel表格中。

（2）記錄管理工具安裝

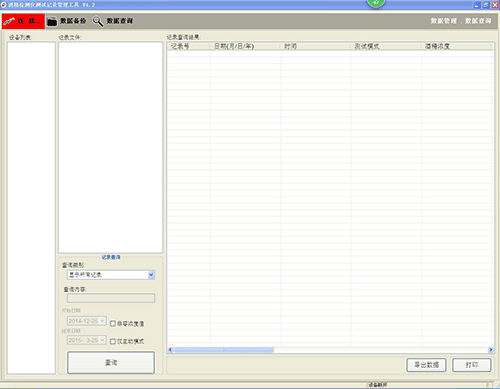

    記錄管理工具安裝方法同管理工具安裝。安裝完后，打開記錄管理工具文件夾中的“Tool”文件夾，運行“記錄管理工具”：

點擊“數據備份”按鈕，進入備份界面，點擊“開始備份”按鈕完成數據備份。點擊“數據查詢”，選中要查詢記錄的目標設備，右側會顯示相應記錄值。點擊工具欄上的“導出數據”按鈕將數據導出到微軟Excel表格中。

注意：在計算機向儀器下載資料時，不要拔出通訊端子，直到軟件提示下載資料完成。

七、主要技術指標及參數規格

注：本儀器在基準工作條件下具有最高的測量精度。在溫度-10℃-45℃，相對濕度20%RH-90%RH范圍內仍能工作，測量精度滿足GB/T21254-2007標準要求。

八、有關校準、檢定的說明事項

為了保證儀器的準確性以及執法取證的效力，按照國家相關規范的要求，每6個月需對本儀器做一次校準和檢定。使用單位可向當?shù)厝〉脟?guó)家相關資質的實驗室、計量部門進行校準和檢定。

儀器校準需要密碼才能進入，請聯系科運售后。

小知識：

通常有兩種校準方法，“濕”氣和“干”氣?！皾瘛睔馐侵冈诤粑凭M器中使用液態的校準標準液。現在工業用的標準的模擬器由美國的Guth實驗室生產，它能很好地模擬出人體呼出氣體的狀態。 “干”氣是在一個氣瓶中對壓縮酒精/空氣進行混合。必須指出的是燃料電池傳感器對“濕”氣和“干”氣的讀數是不同的，典型的區別在于“濕”氣讀數會比“干”氣高6%左右，因此對結果必須校正從而跟“干”氣相適應。同時使用“干”氣也必須進行校正，數值會因大氣壓的不同而變化，因?yàn)椤案伞睔庠诘蜌鈮合卤仍诟邭鈮合赂菀着蛎洠虼硕鴮?dǎo)致濃度變低。

 警告

請按時對儀器進行校準和檢定，不要使用未檢定或超出有效期的儀器進行執法，以免引起不必要的法律訴訟。

九、保養和維護

需對儀器表面清潔時，請使用濕布或少量中性洗滌劑擦拭，切忌用化學有機溶劑（如酒精、天那水等）擦拭儀器表面。每次使用完后，請將儀器關機并放回專用鋁包裝箱中。

附錄：《中華人民共和國道路交通安全法》中有關機動車駕駛員酒后駕車處罰的有關規定：

第九十一條 飲酒后駕駛機動車的，處暫扣6個月機動車駕駛證，并處1000元以上2000元以下罰款。因飲酒后駕駛機動車被處罰，再次飲酒后駕駛機動車的，處10日以下拘留，并處1000元以上2000元以下罰款，吊銷機動車駕駛證。
    醉酒駕駛機動車的，由公安機關交通管理部門約束至酒醒，吊銷機動車駕駛證，依法追究刑事責任；5年內不得重新取得機動車駕駛證。
    飲酒后駕駛營運機動車的，處15日拘留，并處5000元罰款，吊銷機動車駕駛證，5年內不得重新取得機動車駕駛證。
    醉酒駕駛營運機動車的，由公安機關交通管理部門約束至酒醒，吊銷機動車駕駛證，依法追究刑事責任；10年內不得重新取得機動車駕駛證，重新取得機動車駕駛證后，不得駕駛營運機動車。

飲酒后或者醉酒駕駛機動車發生重大交通事故，終生不得重新取得機動車駕駛證。

維修保養記錄

儀器序號：

購入日期：

使 用 人：
