一、公司介紹

   西安景嵐商貿有限責任公司，是一家致力于提供專業執法、安檢裝備（執法記錄儀、數據采集站、管理平臺）及相關方案服務的高科技技術公司。我公司秉承“敬業、忠誠、創新、服務、客戶至上”的經營理念和“態度決定一切”的用人原則，努力為全體員工營造一個盡情發揮的大事業舞臺。
      “因為專注，所以專業；志存高遠，追求卓越！”西安景嵐充分發揮人力、財力與技術方面的核心競爭優勢，目前在專業執法記錄儀、數據采集站、后臺服務管理平臺等產品方面與警翼、警圣、南京名都、警王、華德安、方正、中信安、科立訊、飛利浦、惠普、等眾多國內執法裝備知名品牌廠商，確立了緊密的戰略合作關系。在安檢檢查設備（手探、酒精測試儀等）產品方面與天和時代等廠家強強合作。歷經十幾載風風雨雨，西安景嵐始終以同行業領先的銷售業績和終端客戶更高的滿意度,贏得了眾多合作伙伴們的充分信賴與大力支持！

二、行業現狀與需求

日益完善和龐大的公交運輸系統給廣大乘客帶來了方便和快捷，但同時在管理和有效監控方面，卻給公交運輸企業和交管等部門帶來莫大的內部管理壓力以及社會壓力。

現在很多公交車車上都裝有GPS定位設備，但是并不能對監守自盜、超速或低速行駛、超載、中途突發事件等更有效的監管方式，因此需要有車載音視頻監控設備來補充，甚至取代已有的單一的GPS監控方式。

安裝錄像系統后，通過實時4G傳輸監控，可以對司乘人員盜取票款，私收錢物等行為形成有效監控；對超速行為實時監控并記錄；對車輛內偷搶等突發事件實時報警等，包括本地錄像資料都可以作為證據，用以處罰或移交公安等部門。同時提高車輛安全和服務水平，乘客滿意！

通過GPS全球定位系統準確對車輛行駛路線進行跟蹤記錄并即時上報監控中心。車上發生意外和警情時，司機和乘客可啟動報警按鈕即時上報監控中心處理。控制中心通過4G無線網絡實時監控車輛情況，并能與車上司乘人員即時通話調度，提高了安全系數和調度能力。

在公交客運公司中，公司管理層、司乘人員、乘客關心如下問題：

1、如何有效的督促司機嚴格按照規章操作、文明駕駛，提高行車的安全性，對超速違規駕駛等情況取證，做處罰憑證；

2、如何有效的控制司乘人員在旅途中私自收錢不給票，或盜取票款，對公司造成直接的經濟損失；

3、能否實時了解車輛行駛信息，以及車輛實際運營路線等；

4、能否實時看到車輛內部情況；

5、及時與車上司乘人員對話，或者對車輛廣播（如暴雨小心駕駛等）；

6、如何增強車輛調度功能，對突發事件即時進行應急相應等；

7、如何有效的調節司乘人員跟乘客之間的矛盾。車輛運行中，乘客之間、乘客與司乘人員之間不時會產生一些矛盾和爭議，導致公司時常遭到投訴，因為沒有有力的證據，解決起來無從下手，公司形象大受影響；

8、如何有效的提高司人員的服務質量，讓乘客更加滿意公司的服務；

9、公司評優表模工作怎樣才能做的更好，更能讓廣大職工心服口服，從根本上提高公司的效績；

10、能否把錄像系統做成帶有汽車黑匣子功能綜合系統，能夠記錄行車參數；

三、系統總體設計

1．系統設計思想

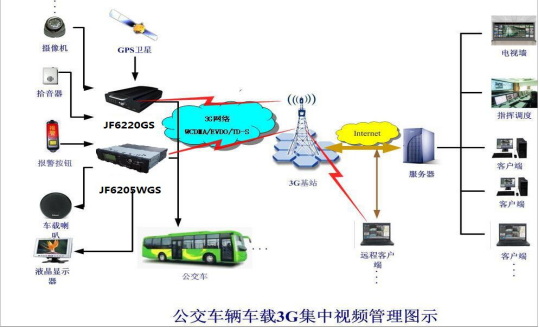

整個系統主要分為前端車載系統、通訊網絡、管理平臺三大塊。

公交車車載4G視頻監控系統，主要由4大部分組成，包括智能GPS衛星定位系統、4G無線視頻監控系統、監控系統平臺和車載硬件設備。

◆ 智能GPS衛星定位系統——車載設備通過GPS模塊，獲取車輛當前的位置信息，包括當前經緯度、當前速度、當前工作速度矢量方位角、當前時間等，

通過配套的監控系統平臺，結合GIS電子地圖，對車輛進行準確的定位，并對車輛進行一系列的GPS車輛管理和安全監控功能。

這里使用現有的GPS全球定位系統。

◆ 4G無線視頻監控系統——車載設備內置4G模塊，通過網絡實時把車輛狀態、視頻、聲音等信息傳至監控中心；同時可獲得監控中心的各種命令。

通過4G無線網絡將車輛內、外的實時視頻、其它信息傳輸?shù)奖O(jiān)控中心，讓監控中心能實時了解到車輛內外的現場視頻狀況，并可對視頻進行錄像等各種管理。

◆ 監控系統平臺——監控系統平臺為整個監控系統的核心。

管理調度：所有車輛的視頻、GPS信息、報警信息、錄像管理、用戶權限管理等，全部由系統平臺來完成操作和管理。

◆ 前端車載設備—— 前端車載設備是安裝在公交車車上，設備包含音視頻采集模塊、音視頻編解碼模塊、GPS數據采集模塊和4G傳輸模塊等。

2．前端系統設計

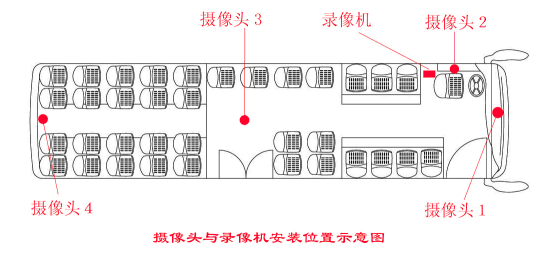

    前端車載監控系統包括車載主機、監控攝像機、監聽頭、報警按鈕、車載顯示器、GPS、報站器等。

1）車內全景攝像機（前），可安裝于車廂內頭部前上方位置，對準車廂后面方向，監看整個車廂內部情況。

2）上車門攝像機，可安裝于司機頭頂位置，對準上車門方向，同時監看上車門、投幣箱情況和司機駕駛情況

3）下車門攝像機，可安裝于車內中部座椅上方，對準下車門方向，監看下車門情況

4）車內全景攝像機（后），可安裝于車廂內尾部前上方位置，對準車廂前面反向，監看整個車廂內部情況；也可安裝在車廂尾部外，作為倒車后視用。

5）車載錄像機，可安裝于車頭司機座位后或者車輛最后部。

各個設備實際安裝位置以車輛狀況和客戶具體要求決定。

3．平臺傳輸方式與特性

   4G傳輸網絡，支持中國電信（EVDO），中國聯通（WCDMA），中國移動（TD-SCDMA）。

  網絡傳輸特性 ：

1）支持雙碼流（獨立的錄像碼流和網傳碼流）

2）適合窄帶傳輸和無線傳輸，4G和3G網絡自適應

3）支持遠程網絡實時監視及實時錄像

4）支持雙向音頻傳輸，可通過網絡進行雙向語音對講或語言廣播

5）支持無線視頻傳輸碼流自動調整，達到最佳傳輸效果

注：實際4G傳輸效果和當?shù)?/span>4G網絡環境及運營商的建設程度相關

4．平臺整體設計

    無線4G視頻管理平臺是對所有車載設備和使用用戶進行實時監控、遠程操作的綜合管理平臺。

    管理平臺是整個立體化、智能化視頻監控和GPS位置監控管理系統的核心，系統采用C/S架構（服務器/客戶端），穩定可靠。GPS管理功能包括車輛實時跟蹤、報警中心、地理信息管理、歷史行程跟蹤、車管中心等。視頻監控功能包括視頻實時瀏覽監控和報警視頻提示、錄像存儲下載和回放分析、用戶設置和管理、設備管理、系統管理、報警接入等。

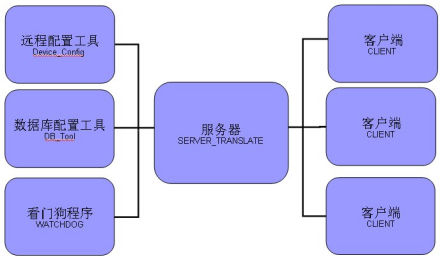

1) 平臺架構與功能

    平臺采用C/S方式架構，使用主流數據庫，平臺依托組件實現視頻監控和錄像回放。平臺軟件的設計具有實用性、兼容性、擴容性、可靠性等基本的網絡管理要求。

    平臺具有報警自動連接功能，無線網絡中斷后再復通功能，接入平臺下的所有設備能夠自動連接到監控系統并正常工作。

    客戶端軟件具有良好的操作界面，并具有視頻窗口、GIS地圖窗口、設備列表分組、云臺控制窗口、錄像回放窗口、設備管理窗口等輔助界面。

v 客戶端軟件支持語音對講、多車廣播功能。

v 日志查詢、報表支持等。

v 通過平臺完成設備、用戶注冊管理；報警信息、控制信令轉發；設備、用戶配置管理等。

v 遠程實時監控，電子地圖實時跟蹤并監控，錄像回放、遠程錄像下載、車輛歷史數據回放。

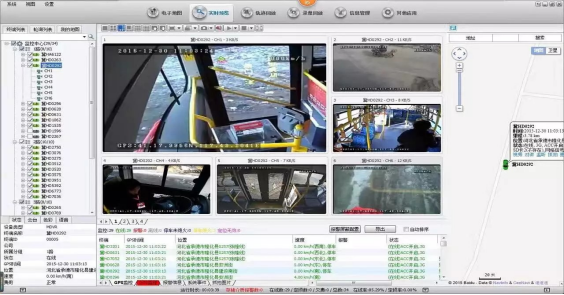

2) 無線4G監控管理平臺(CMSV6)

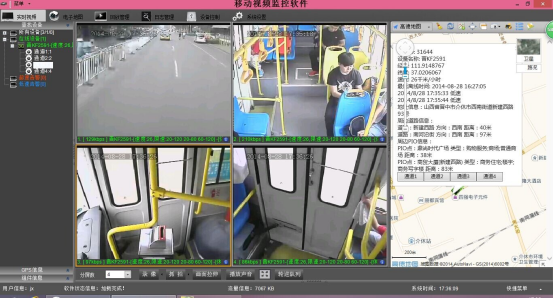

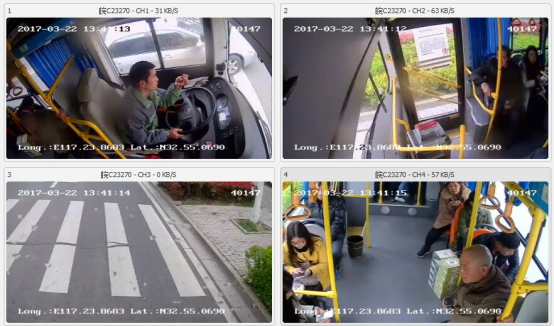

◆ 實時視頻：即時的視頻瀏覽，支持多畫面同時瀏覽，車輛位置信息、設備狀態、GPS地圖展現等

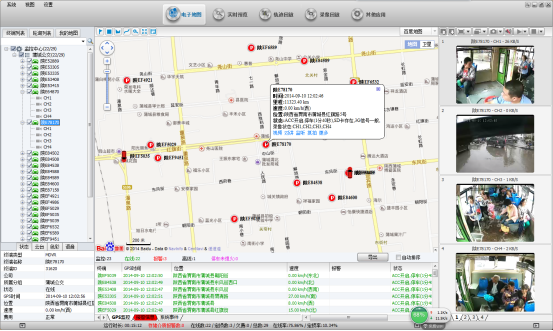

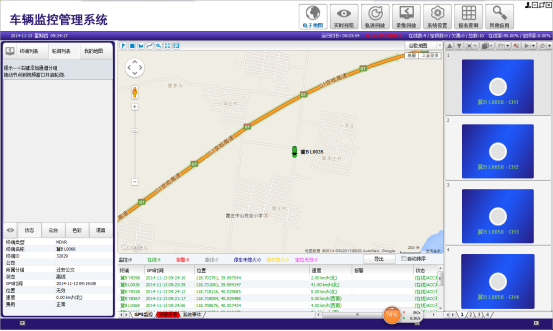

◆ GIS電子地圖：支持Google、百度地圖等主流地圖顯示，任選多車顯示，輔以4畫面小窗口監控視頻，關注車輛位置信息的同時，還可對重點的車輛的視頻進行實時監控。

錄像回放：包括GPS歷史軌跡下載回放、設備錄像下載回放等

日志管理：設置上下線、視頻丟失、GPS異常等各種車輛報警的日志查詢；車輛詳細信息查詢；客戶端流量使用查詢等；

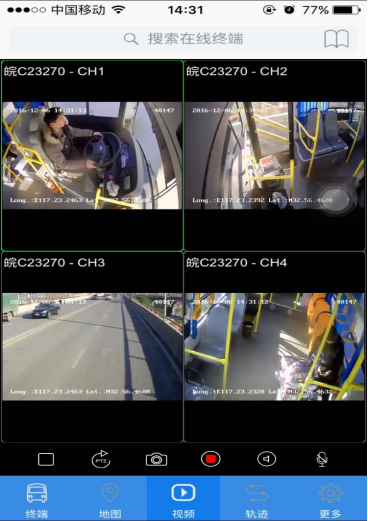

手機端下載監控APP可隨時隨地監控車輛動態

四、系統設備特點及優勢

1．設備優勢

1）斷電保護（專利技術）

當意外發生，公交車車輛無法給監控終端提供電源的情況下，要保證設備錄像完整性，以作為事故調查證據。

本系統采用：類UPS專利技術，可使機器在切斷外部電源下仍可工作3到5秒，可保證錄像數據完整保存，避免文件損壞，確保文件完整。

2）車載系統電源設計

車輛的電源環境非常惡劣，主要特點為：

    電壓變化范圍寬：電池電壓為12V的車輛在電池老化或者電量不足時，電壓可能降到6V。電池電壓24V及其以上的車輛高電壓可以達到36V甚至更高。

    電源紋波嚴重：車輛輸出電壓紋波非常嚴重，處理稍有不慎就會把干擾引入車載電子系統。表現在車載MDVR上，就是圖像出現干擾條紋等。

    本系統采用車載專用電源方案，具備升降壓功能，寬電壓支持：DC+6 ~ +36V。

3）減震設計

    公交車車監控終端應用在顛簸、震動、搖擺等惡劣環境下，要保證設備長期穩定工作，對隔振技術提出有較高的要求，尤其是對存儲介質隔振技術是該系統重點難題。

本系統采用經過實際應用考驗被證明非常有效的減震技術。

4）抗惡劣環境

    夏天溫度高，有些車輛不具備空調條件。車廂內是一個悶熱環境。測試表明，車廂內適合安裝車載DVR設備的地方，溫度可以達到45℃甚至50℃；

    北方地區冬季溫度低，硬盤機內硬盤不能正常工作。

本系統設備工作溫度：

    硬盤機: -25℃ ~ +70℃；低溫時，設備自動給硬盤機的硬盤加熱至可工作狀態。

    SD卡機: -25℃ ~ +70℃

5）錄像靈活設計

當夏天溫度高或極端惡劣、意外情況下，硬盤無法工作，這時如何保存監控錄像就成為系統的難題了。

本系統硬盤機采用選配SD卡方式，可選雙碼流同時錄像、硬盤異常時錄像，保證即使硬盤無法工作，SD卡仍然以稍低碼流記錄車上一切狀態。

6）可擴展設計

本系統預留有2個232接口，不但可以接入車載云臺，也可按客戶需求與其他設備對接。

五、系統設備選型

1、車載錄像機

1.1車載硬盤錄像機（型號: JF-S500）

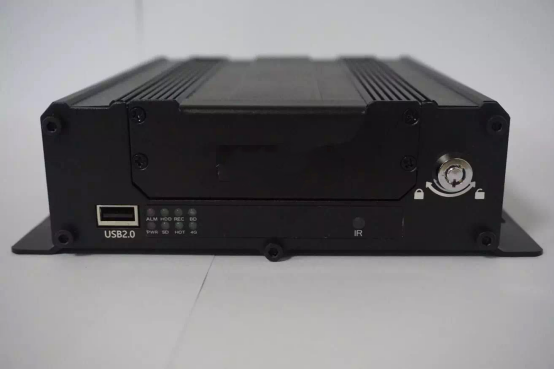

外觀：前視圖

1.2.產品特色

車載硬盤錄像機是一款支持4/8路高清音視頻同時錄像與回放的車載專用高清硬盤錄像機，同時自帶網絡功能。產品采用ARM DSPS雙核高速處理器，內置Linux嵌入式操作系統，并結合IT領域中最先進的H.264視頻編解碼、3G/4G網絡、GPS定位、WiFi等技術。集斷電保護技術、硬盤減震技術、硬盤加熱技術、車載寬電壓設計于一身，可廣泛應用于公交車、物流車、校巴、警車、金融押運車、運油車等車載監控。

產品特性：

支持H.264圖像壓縮編碼，4路：100fps@720P PAL，8路：200fps@960H PAL

可支持4/8路音視頻同時錄像與回放，最高支持4/8（1080P AHD）路音視頻，采用航空頭視頻接口，可靠性高、抗震效果強

內置3G/4G網絡、GPS、WiFi模塊（可選5.8GHz天線WiFi，適應高清視頻下載，速度快）

采用類UPS專利斷電保護技術，在切斷外部電源下仍可工作3~8秒，防止視頻文件意外損壞

SD卡機支持1張內置SD卡，最大支持128G容量。

硬盤機可內置2.5寸硬盤，最大支持2TB專業硬盤。

擴展性良好，自帶1個RS485接口，1個RS232接口

8V-36V寬電壓直流供電，支持12V 穩壓輸出供電

支持硬盤加熱技術，可工作在-40℃- + 60℃

1.3.產品規格

2、攝像機

（參考型號：JF-306H）

特點：

AHD720P，低照度，固定式半球機；

信噪比應大于45dB；光闌系數F≤1.8，動態范圍：正常95dB, 最大120dB；

低照度紅外開啟，有效覆蓋車內環境

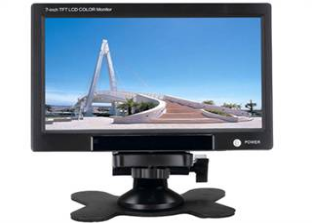

3、顯示設備（型號JF-900）

設備選型：本系統采用7寸液晶車載顯示屏，可作為監視或者倒車視頻顯示用。

技術參數：

拾音器：

用于現場錄音，體積小巧，靈敏度高，低噪音

寬廣的工作電壓，內置極性保護電路，避免燒機

電路無特殊的頻率限制，聲音還原更清楚，音色更逼真，清澈悅耳

貼片技術生產，質量保證，壽命更長

報站系統

設備選型：型號ND-VH343-P

產品特性

ND-VH343-P公交報站器采用GPS/北斗全球衛星定位、MP3解碼等先進技術，實現了公交車進站、出站自動播報站名、服務用語播報和整點報時等功能。

ND-VH343-P采用無線通訊技術，可實現排班調度、視頻監控和司機考勤等功能。

除此之外，該產品配置RS232/RS485通信接口，可完美支配各種LED路牌、刷卡設備、喊話器、視頻監控、對講機和其他車載設備。

質量穩定：產品廣泛應用于全國30幾個省市，質量穩定可靠

兼容性好：完美適配各種車載終端產品，可適配國內外各類公交車型

音質效果好：真正采用MP3解碼方式，音質效果出色，特別深受報站器廣告商好評

功能強大：液晶顯示GPS時間、車速、限速值、當前站點、下一站；

報站語音更新方便：采用USB接口，不需要任何軟件即可更新的報站器語音，直接復制拷貝即

可

多語種顯示和播報，如：英文、緬文、印地語...顯示

WIFI遠程數據更新，可以自動抓取服務器更新數據

公交報站、中門倒車視頻監視一體化設計

產品技術規格

產品主界面說明

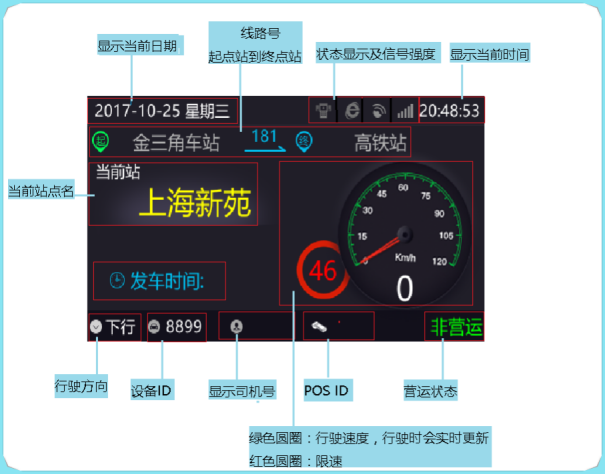

     主界面圖

產品功能說明

按鍵定義

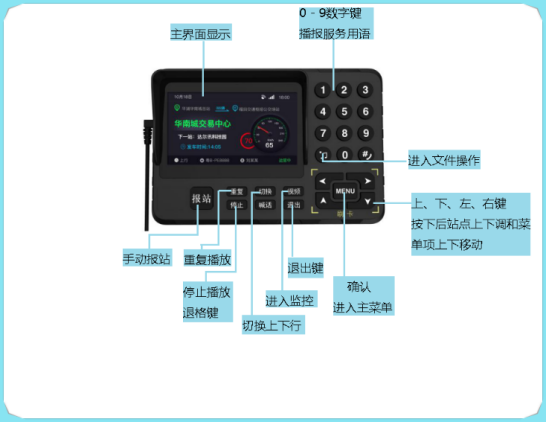

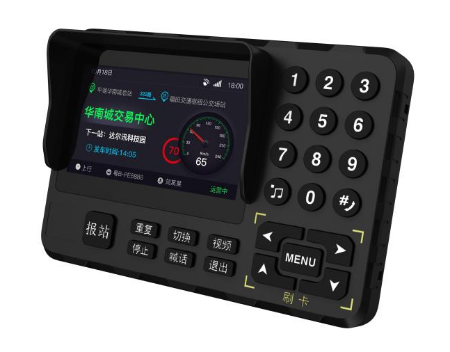

         正視圖

按鍵定義說明

菜單功能說明

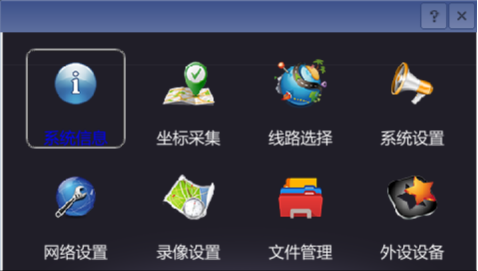

             主菜單圖

用于采集和記錄坐標信息,每按一次【MENU】采集一次GPS定位數據，最多可以采集99次，采集完成后站點也實時進行更新。

用于切換不同線路，選擇車輛對應的路線。

可進行內外音量、喊話音量、英文播報、方言播報、外音播報、超速播報、

出站播報、ACC檢測、線路屬性、角度判斷等設置。

可設置網絡IP地址、設備ID、服務器IP。

基本操作

手動播報

進站后按下【報站】鍵會播報當前顯示站點對應的進站語音，出站時再次按下【報站】鍵會播報當前顯示站點對應的出站語音并自動跳至下一站。若站點播報與實際站點信息不符，可以按上下鍵來進行相應的調整以達到播報信息準確。

按下【重復】鍵可以重復播報上一條語音，到達終點站后可以按下【切換】鍵即可切換上下行。若有需要可以按下相應的數字鍵來播報當前所配備的對應的服務用語，若要停止當前播報，按下【停止】鍵即可。

GPS自動報站

GPS自動報站無需切換線路，選擇對應的線路后，若采集的站點坐標準確，汽車到站后報站器就會自動播報相應的站點語音，若顯示站點與實際站點有偏差或者中途誤操作，報站器都能夠根據前后站點的比較，更新正確的站點信息。自動報站的同時相應鍵位的功能與手動播報時相同。

播放服務音

報站器設置可播放10條服務音，通過選擇面板右側的0~9數字鍵，即可實現播放配置文件中對應的服務語音。

菜單設置

按下四個方向鍵中間的圓形【MENU】鍵，輸入密碼888888再按下【MENU】鍵即可進入主菜單界面。

報站設置及音量設置

 進入菜單界面后，選擇系統設置選項，按下【MENU】鍵。

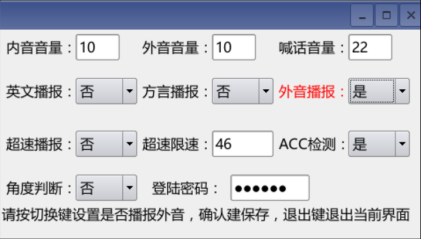

               系統設置圖

定義：

? 對報站器播放音量調節，調節范圍0 - 32有效。

? 還可根據需要對方言播報，外音播報等選項進行設置，超速提醒播報和出站播報進行設定。

? 對超速限速、角度判斷、ACC檢測進行設置

定義操作：

? 若要調節音量大小，按方向鍵將光標移至內音音量和外音音量處，按下【停止】鍵對數字的清除，之后通過數字鍵進行音量調節。

? 方言播報、外音播報和ACC檢測等按下【切換】即可對其進行切換設置。

? 超速設置，按方向鍵將光標移至超速設置，按下【停止】鍵對數字的清除，之后通過數字鍵進行超速設置。

各項設置完成并確定以后，選擇保存，按下【MENU】鍵即設置成功，若要退出按【退出】鍵即可。
